압착단자 품질관리: 크림프 하이트·단면·인장력·공정능력
압착단자는 한 번의 프레스 스트로크로 완성되지만 품질은 한 가지 치수로 결정되지 않습니다. 도체 압착부는 낮고 안정적인 접속저항과 충분한 유지력을 동시에 확보해야 하며, 절연 압착부는 진동과 굽힘 하중이 전기 접속부에 집중되지 않도록 지지해야 합니다.
양산 품질은 지정된 전선·단자·어플리케이터 조합에서 크림프 하이트, 외관 형상, 단면, 인장력, 압착력 파형을 연결해 관리할 때 안정됩니다. 재료 로트와 툴 마모, 프레스 상태가 달라져도 같은 성능을 반복 생산할 수 있는 공정 창을 확보하는 것이 핵심입니다.
압착 품질의 판단 기준
좋은 압착은 단자가 전선에서 빠지지 않는 상태만을 의미하지 않습니다. 도체와 배럴 사이에 충분한 금속 접촉이 형성되어야 하며, 진동·열·습도·전류 부하 이후에도 접속저항과 기계적 강도가 허용 범위에서 유지되어야 합니다. 외관 검사는 조립 이상을 찾고, 크림프 하이트와 단면은 압축 상태를 확인하며, 인장시험과 전기·환경시험은 실제 성능을 검증합니다.
일반 전기·전자 장비와 자동차용 압착 접속은 적용 규격과 시험 강도가 다릅니다. 전선 재질, 단자 도금, 전압, 온도, 밀봉과 진동 조건이 승인 범위를 벗어나면 기존 결과를 그대로 전용할 수 없습니다. 실제 사용 환경을 정의한 뒤 단자 제조사 사양과 고객 규격을 품질 기준의 출발점으로 삼아야 합니다. 관련 설계 관점은 고신뢰 와이어 하네스 설계에서도 확인할 수 있습니다.
전선·단자·툴링 조합
압착 조건은 전선 굵기 하나로 결정되지 않습니다. 같은 공칭 단면적이라도 소선 수와 직경, 도체 재질과 도금, 절연 외경과 경도가 다르면 배럴 내부 충진과 압축 거동이 달라집니다. 단자도 소재 두께, 배럴 형상, 서레이션과 표면도금에 따라 필요한 크림프 프로파일과 하이트 범위가 바뀝니다.
관리 단위는 전선 품번·구조 + 단자 품번·도금 + 어플리케이터·툴링 + 프레스의 조합이어야 합니다. 스트립 길이, 단자 이송 위치, 셧하이트, 프레스 하사점과 펀치·앤빌 상태를 셋업 시 함께 확인합니다. 공급사, 재료 로트, 소선 구성이나 도금이 바뀌면 동일 치수라도 재검증 범위를 판단해야 합니다. 단자 캐리어와 성형 순서는 프로그레시브 금형 스트립 레이아웃 설계와 직접 연결됩니다.
압착 품질 특성별 관리 체계
| 관리 특성 | 확인 목적 | 대표 방법 | 판정 기준 |
|---|---|---|---|
| 크림프 하이트 | 압축 상태와 셋업 재현성 | 전용 크림프 마이크로미터 | 전선·단자 조합별 승인 범위 |
| 외관 형상 | 삽입·스트립·피드·정렬 이상 | 확대경·공구현미경·비전검사 | 벨마우스·브러시·탭·플래시 기준 |
| 도체 단면 | 소선 충진과 날개 성형 | 절단·마운팅·연마·영상 측정 | 승인 단면 형상과 치수 |
| 인장력 | 도체 압착의 기계적 유지력 | 절연 그립 영향을 제거한 파괴시험 | 최소값과 파단 모드 |
| 압착력 파형 | 매 스트로크의 공정 변화 | 힘–위치 또는 힘–시간 CFM | 검출성 검증을 마친 기준 파형 |
| 전기·환경 성능 | 장기 접속 안정성 | 저저항·전류·열·온습도·진동 시험 | 적용 규격과 고객 요구 |
크림프 하이트
크림프 하이트는 성형된 도체 압착부 상면에서 하부의 가장 낮은 반경면까지 측정하는 핵심 관리특성입니다. 하부 플래시는 측정값에서 제외하고, 벨마우스의 영향을 피하도록 유효 압착 길이 중앙에서 측정합니다. 전용 크림프 마이크로미터의 얇은 블레이드형 측정면과 포인트형 측정면이 중심에 안정적으로 접촉하도록 시편의 방향과 기울기를 일정하게 유지해야 합니다.
하이트가 높으면 도체 압축이 부족해 유지력과 전기적 안정성이 저하될 수 있습니다. 반대로 지나치게 낮으면 소선 절단, 배럴 플래시, 균열 또는 과도한 소성유동으로 인장강도와 진동 내구성이 낮아질 수 있습니다.
목표와 공차는 전선 소선 구성, 단자 재료·도금과 크림프 형상에서 기계적·전기적 성능이 함께 확보되는 검증 구간으로 설정합니다. 보편적인 단일 수치나 다른 단자의 기준을 복사해서는 안 됩니다.
압착 불량의 원인과 확인 순서
| 불량 현상 | 우선 확인 항목 | 기술 판단과 조치 |
|---|---|---|
| 하이트 높음 | 셧하이트, 툴 완전 닫힘, 심선 누락 | 단면·인장력·저항과 교차 확인한 뒤 셋업을 복원합니다. |
| 하이트 낮음 | 과압착 설정, 펀치·앤빌, 적용 전선 범위 | 소선 절단, 바닥 박화, 플래시와 균열을 확인합니다. |
| 인장력 저하 | 스트리핑 날, 소선 수, 유효 압착 길이 | 파단 모드와 전선 자체 강도를 분리해 기록합니다. |
| 벨마우스 부족 | 단자 전후 위치, 피드, 어플리케이터 셋업 | 배럴 모서리에서 소선 손상이 시작되는지 확대 검사합니다. |
| 브러시 부족·과다 | 스트립 길이, 전선 삽입 위치 | 절연 혼입 또는 접촉부 침범을 확인하고 삽입 기준을 조정합니다. |
| 플래시 과다·비대칭 | 과압착, 앤빌 마모, 정렬과 단자 드래그 | 하이트만 보정하지 않고 툴 마모와 피드를 함께 점검합니다. |
| 절연 혼입 | 스트립 길이, 전선 인서트 위치 | 유효 도체 길이와 단면 충진을 확인하고 해당 로트를 격리합니다. |
| CFM 기준 이동 | 툴 마모, 자재 로트, 피드, 프레스·센서 상태 | 하이트·단면·인장력과 교차 확인한 뒤 기준 변경을 판단합니다. |
크림프 하이트 측정

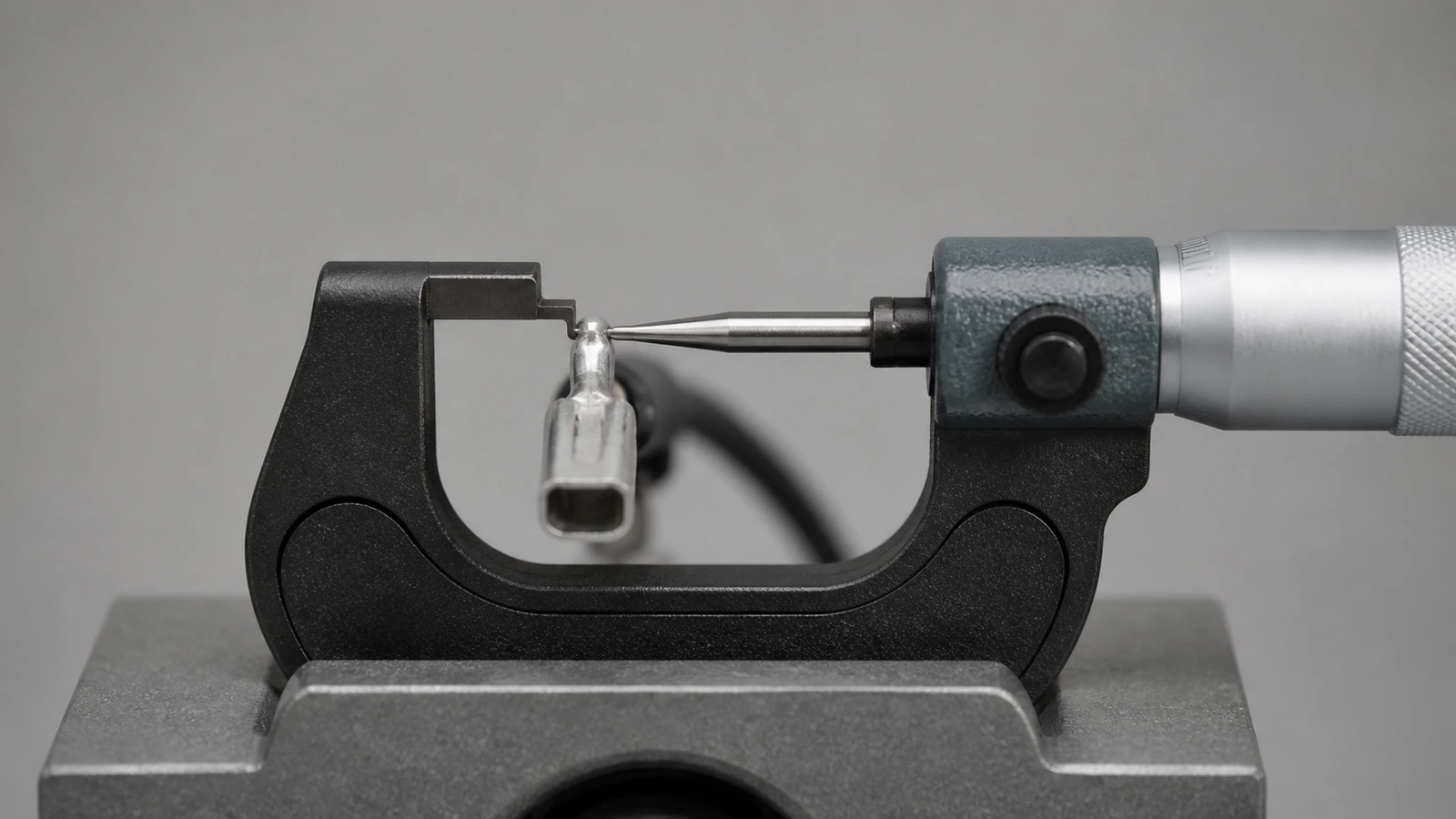

크림프 하이트는 일반 외측 마이크로미터보다 전용 블레이드·포인트 형상의 게이지로 측정하는 것이 적합합니다. 측정점은 벨마우스가 아닌 유효 압착부 중앙이며, 하부 플래시를 피해야 합니다. 측정자가 전선을 비틀거나 시편을 기울이면 접촉점이 바뀌므로 측정 자세와 래칫 사용법도 표준화합니다.
초품뿐 아니라 교대, 자재 로트, 툴 교환, 셋업 변경과 예방보전 이후의 확인 시점을 Control Plan에 정의합니다. 게이지 분해능, 반복성·재현성, 안정성과 바이어스를 검증하고 기준 시편 또는 교정 블록으로 일상점검을 수행해야 공정 변동과 측정 변동을 구분할 수 있습니다.
벨마우스·브러시·컷오프 탭·플래시

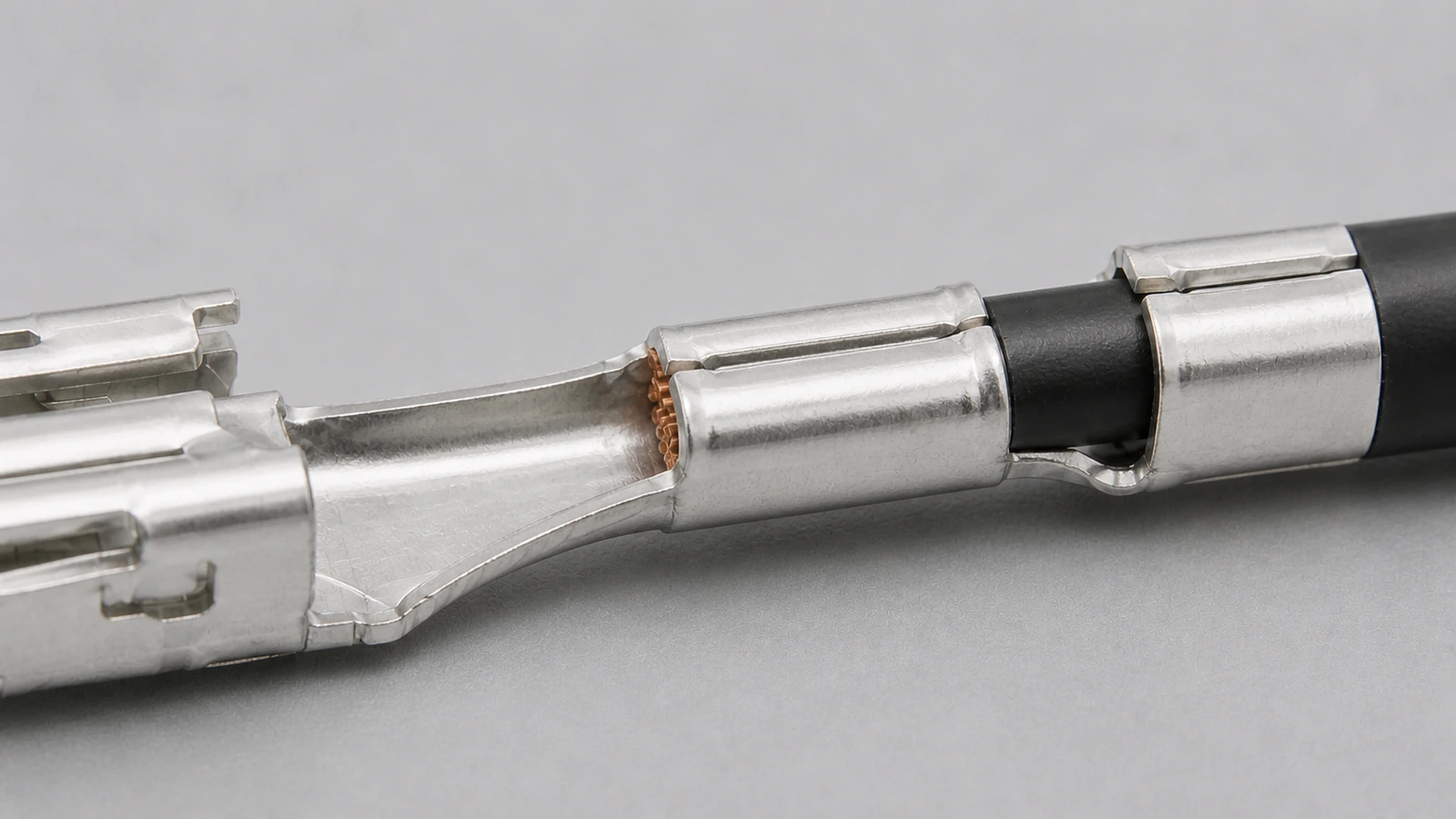

벨마우스는 도체 배럴 가장자리가 완만하게 벌어진 형상으로, 진입부의 날카로운 모서리가 소선을 눌러 절단하는 위험을 줄입니다. 필요한 위치와 허용 크기는 단자·어플리케이터 사양에 따라 다르며, 일부 단자는 후방 벨마우스만 요구하고 전방 벨마우스를 허용하지 않습니다. 소재 두께에 비례한 일반 가이드는 셋업 참고값일 뿐 제품별 도면을 대체하지 않습니다.
도체 브러시는 소선이 도체 배럴 끝을 지나 확인되는 구간으로, 유효 압착 길이 전체에 도체가 들어갔음을 보여줍니다. 브러시가 접촉부나 하우징 기능 영역을 침범해서는 안 되며, 컷오프 탭도 조립과 절연거리를 방해하지 않는 길이로 관리합니다.
과도한 플래시는 과압착이나 앤빌 마모를, 좌우가 다른 플래시는 펀치·앤빌 정렬, 단자 피드 위치 또는 단자 드래그 이상을 우선 의심하게 합니다. 외관 항목은 단순 미관이 아니라 단면과 성능 이상을 조기에 찾는 공정 신호입니다.
도체 압착 단면

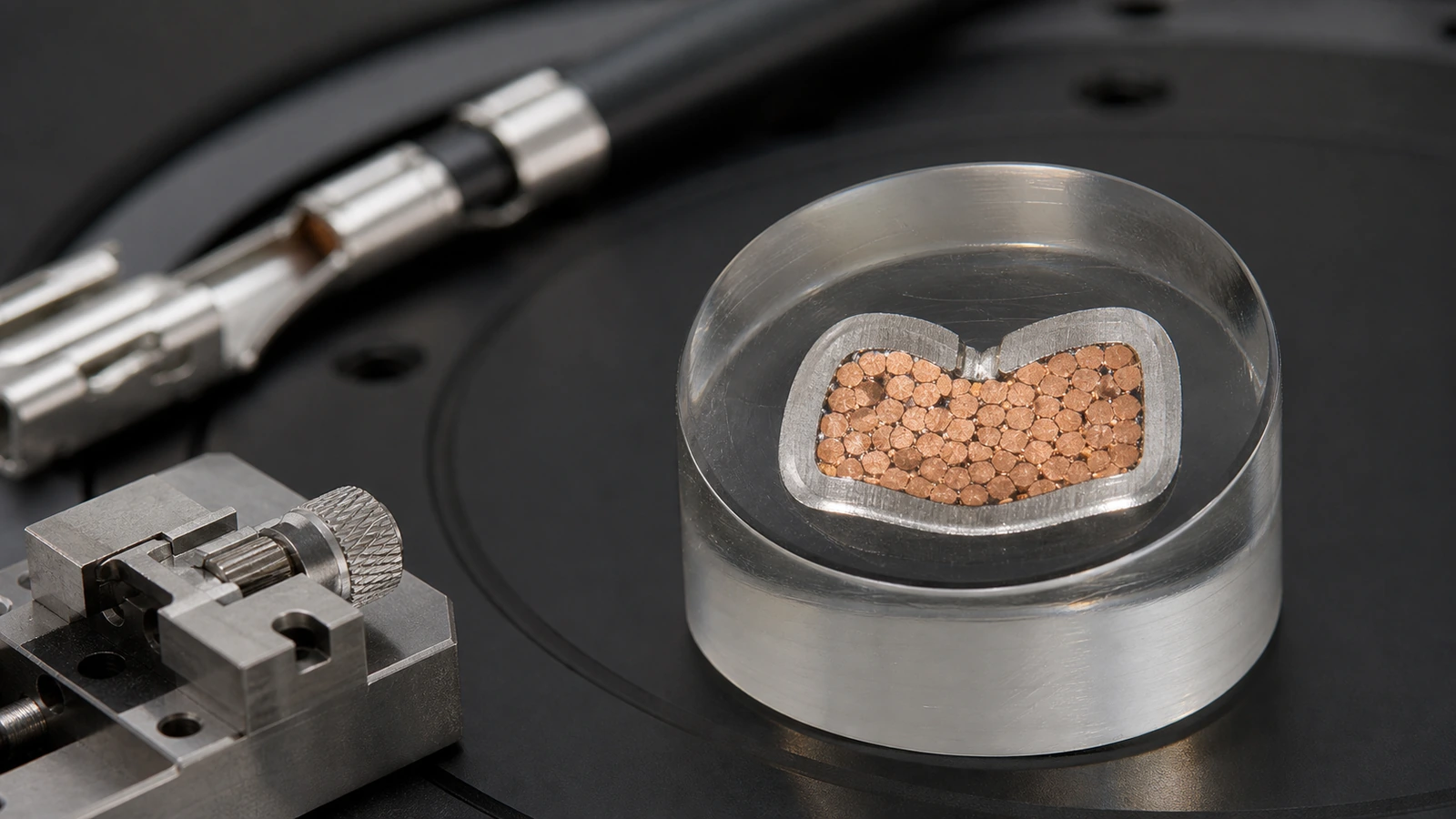

도체 압착 단면은 유효 압착부 중앙을 압착축에 수직으로 절단하고 마운팅·연마한 뒤 관찰합니다. 절단 위치가 벨마우스에 걸리거나 연마면이 기울면 실제 압축 상태와 다른 형상이 나타나므로 시편 준비 자체를 측정 공정으로 관리해야 합니다.
단면에서는 모든 소선의 포획과 분포, 배럴 날개의 대칭성과 끝단 위치, 소선 변형, 공극, 균열, 바닥 두께, 폭·높이와 플래시를 함께 확인합니다. 절단·수지 마운팅·단계 연마·경계 판독 조건을 표준화하고 승인 샘플과 제품별 판정 이미지를 작업 현장에 연결해야 합니다.
F 크림프, 오버랩과 랩오버 크림프는 날개가 닫히는 방식이 서로 다르므로 하나의 이상적인 단면을 모든 제품에 적용할 수 없습니다. 압축률이나 면적감소율도 도체 재질과 소선 구성, 단자 소재·서레이션에 종속되므로 승인 도면이나 고객 사양의 계산법과 허용창을 적용합니다.
절연 압착·스트립 품질

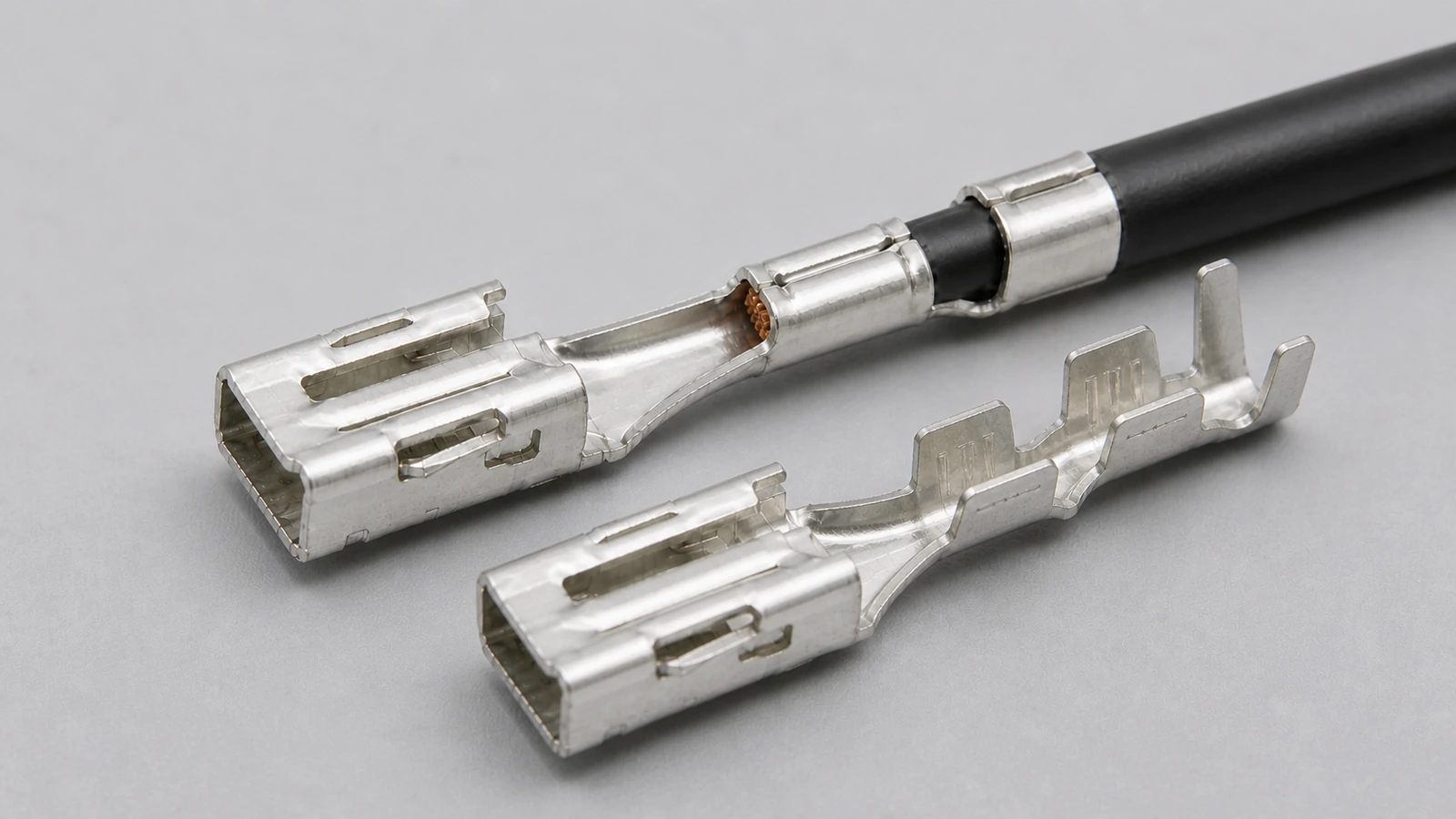

절연 압착부는 전기 접속을 만드는 구간이 아니라 전선의 진동과 굽힘 하중을 분산하는 스트레인 릴리프입니다. 하우징 삽입과 사용 중 움직임을 지지할 정도로 절연을 잡아야 하지만, 피복을 절단하거나 안쪽 도체를 손상시킬 정도로 눌러서는 안 됩니다. 절연 외경, 재질과 경도 편차가 크므로 절연 압착 높이는 도체 압착 높이와 별도의 검증 창을 가져야 합니다.
도체 배럴과 절연 배럴 사이 전이부에는 도체 소선과 절연 끝단이 모두 확인되어야 합니다. 스트립이 짧거나 전선 삽입이 부족하면 절연이 도체 배럴 아래로 들어가 전기 접촉 면적을 줄이고, 스트립이 길거나 과삽입되면 브러시가 접촉부를 침범할 수 있습니다.
외관과 단면검사에 더해 제품 사양에 따른 굽힘시험으로 절연 지지 성능을 확인합니다. 스트리핑 공정에서는 칼날 깊이, 소선 흠집과 누락, 절연 잔류물과 풀오프 길이를 함께 관리해야 합니다.
인장력·파단 모드

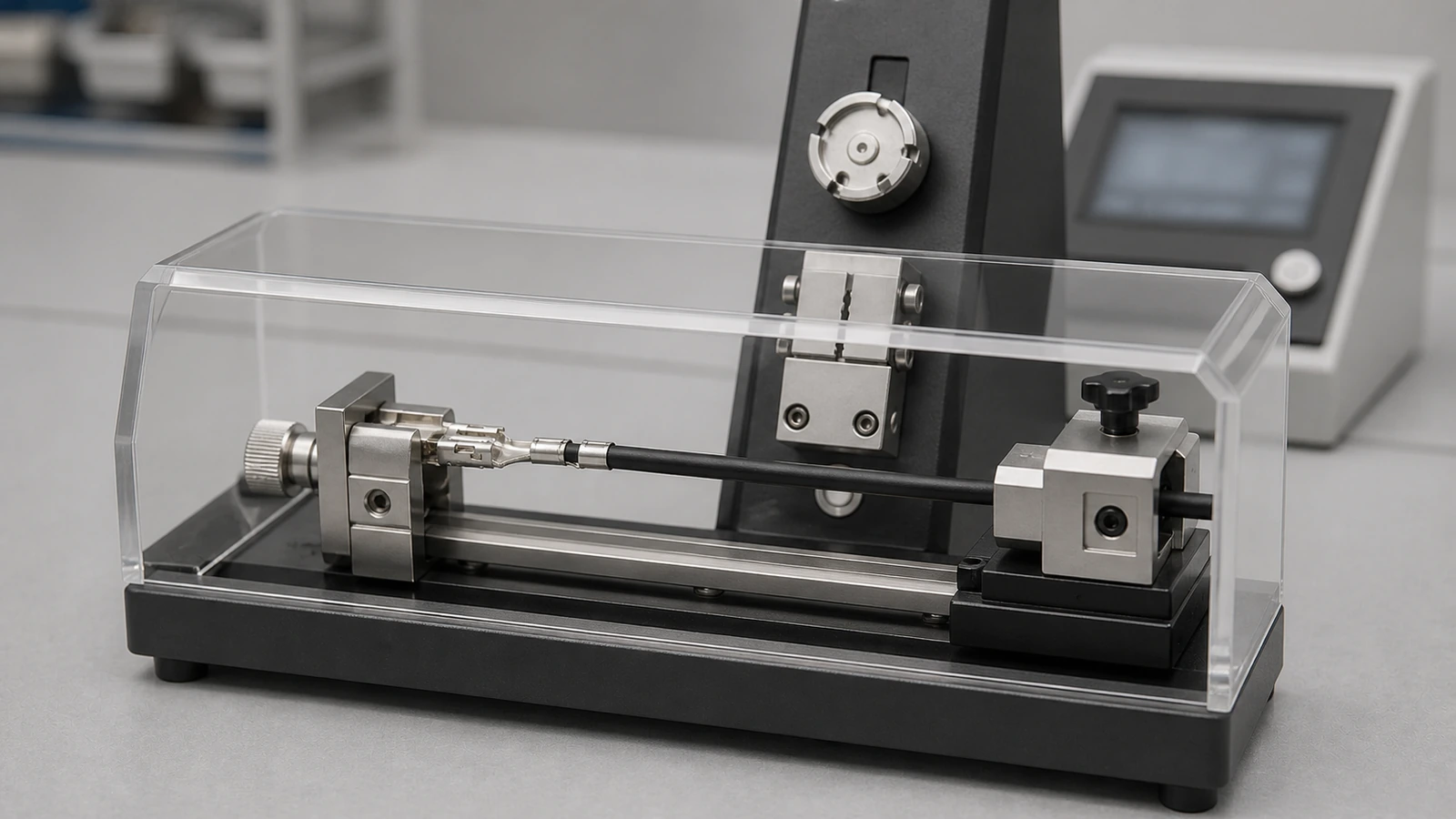

인장시험은 도체 압착부의 기계적 유지력을 확인하는 파괴검사입니다. 절연 그립의 영향을 제거하고 단자와 전선을 축 방향으로 고정한 뒤, 적용 사양이 정한 속도와 방법으로 최대 하중을 측정합니다. 최소 인장력, 인장속도와 시편 수는 전선 규격과 단자 제조사 또는 고객 사양에 따라 달라지므로 다른 제품의 값을 그대로 적용해서는 안 됩니다.
결과에는 최대 하중과 함께 파단 위치와 형태를 기록합니다. 단자에서 소선이 미끄러져 이탈한 경우, 압착부에서 소선이 절단된 경우, 압착부 밖의 정상 전선에서 파단된 경우는 최대 하중이 비슷해도 의미가 다릅니다.
낮은 인장력은 스트리핑 중 소선 손상, 소선 누락, 과소·과압착, 짧은 유효 압착, 잘못된 재료 조합이나 서레이션 상태에서 발생할 수 있습니다. 인장력 합격만으로 장기 접속저항과 열·진동 환경에서의 안정성을 보증할 수는 없습니다.
압착력 모니터링

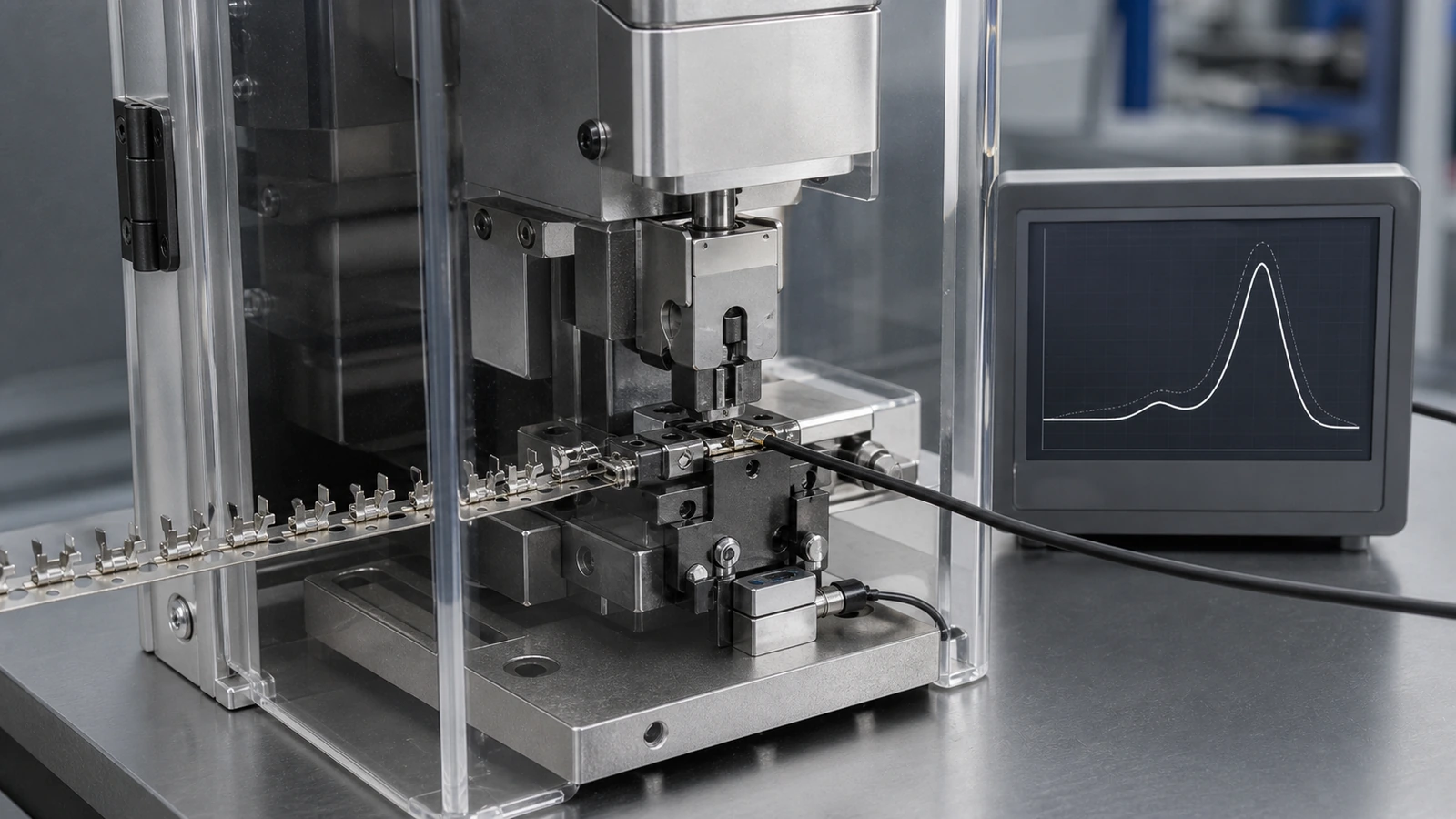

압착력 모니터링(CFM)은 매 스트로크의 힘–위치 또는 힘–시간 곡선을 기준 파형과 비교해 공정 변화를 검출합니다. 심선 누락은 압축 구간의 하중과 면적을 낮출 수 있고, 절연 혼입은 하중 상승 시점과 구간별 파형을 바꿀 수 있습니다. 단자 미공급·이중 공급, 전선 위치 이상과 펀치·앤빌 마모도 기준 파형에서 벗어나는 원인이 됩니다.
CFM은 전수 감시에 유리하지만 제품 성능시험을 대체하지 않습니다. 소선 한 가닥 누락처럼 신호 변화가 작은 결함은 소선 수, 전선 단면적, 센서 위치와 허용창 설정에 따라 검출되지 않을 수 있습니다.
각 전선–단자–툴링 조합마다 정상 샘플과 의도적으로 만든 결함 샘플로 검출성을 확인합니다. 기준 파형을 갱신할 때는 실제 크림프 하이트·단면·인장력 결과와 상관성을 검토하고 승인되지 않은 자동 재학습을 제한해야 합니다.
MSA·SPC·Cpk와 양산 승인·변경관리
측정값의 변동과 실제 공정 변동을 구분하지 못하면 공정능력도 신뢰할 수 없습니다. 크림프 마이크로미터는 측정 위치, 시편 기울기, 측정력과 작업자에 영향을 받으므로 분해능, 반복성·재현성, 안정성, 바이어스와 선형성을 확인합니다. 단면은 절단 위치, 마운팅, 연마와 경계 판독까지 측정 시스템에 포함하고, 인장시험과 같은 파괴검사는 고객 MSA 절차에 맞는 시험 설계를 적용합니다.
SPC는 크림프 하이트 평균과 산포의 이동을 조기에 확인하는 데 사용합니다. Cpk는 공정 평균의 중심 이탈까지 반영하지만 공정이 통계적으로 안정되고 측정 시스템이 적합하다는 전제에서 해석해야 합니다. 목표값은 고객 요구, 중요특성 등급과 양산 단계에 따라 정하고 하이트 추세·인장력·CFM 불량률을 분리해 관리합니다.
양산 승인은 명목 하이트 한 점이 아니라 허용 생산범위에서 기계적·전기적 성능이 유지되는지 확인해야 합니다. 허용 전선 굵기와 소선 구성, 단자 도금과 공급 조건을 조합하고 필요하면 높이 창의 상·중·하 조건에서 단면, 인장력, 초기 저항과 환경 노출 후 저항 안정성을 검증합니다. 단자 표면과 접속 안정성은 커넥터 단자 도금 공정의 재료·공정 조건과도 연결됩니다.
승인 자료에는 전선·단자 사양, 툴링과 셋업, 하이트 창, 외관·단면, 인장력, MSA, 공정능력, CFM 검출성, 환경시험, PFMEA·Control Plan, 툴 수명과 보전 기준을 연결합니다. 재료·도금·소선 구성, 어플리케이터 부품, 프레스나 공정 위치가 바뀌면 재승인 범위를 정하고 로트 추적성과 초품 기록을 유지해야 합니다.
English Technical Overview
Performance-Based Definition of Crimp Quality
A reliable crimp is not defined merely by whether the terminal remains attached to the wire. The conductor crimp must provide stable low resistance and adequate mechanical retention, while the insulation crimp must prevent vibration and bending loads from concentrating at the electrical joint. Visual inspection, crimp height, cross-section analysis, pull force, and electrical and environmental tests therefore address different failure mechanisms and must be used as complementary controls.
The applicable standard must match the intended environment. A crimp used outside the validated conductor material, voltage, temperature, sealing, vibration, or atmospheric range requires application-specific verification rather than an automatic carryover of previous approval data.
Wire–Terminal–Tooling Combination
Nominal wire size alone does not define a crimp setup. Strand count and diameter, conductor material and coating, insulation diameter and hardness, terminal stock thickness, barrel geometry, serrations, and plating all influence filling and deformation inside the barrel. The controlled production identity should therefore include the wire part and construction, terminal part and plating, applicator, tooling components, and press.
Only the approved terminal–wire–tooling combination should be released for production. Strip length, terminal feed position, press shut height, bottom-dead-center stability, and punch and anvil condition must be verified during setup. Material or supplier changes require an impact assessment even when nominal dimensions appear unchanged.
Crimp Height
Conductor crimp height is measured from the top of the formed conductor crimp to the lowest radial surface at the bottom. Flash is excluded, and the measurement is taken at the center of the effective crimp length so that the bellmouth does not influence the result. A dedicated crimp micrometer with blade and pointed contacts should be positioned consistently to control alignment and measurement force.
Excessive height can indicate insufficient compression and may reduce retention or electrical stability. An excessively low height can cut strands, thin or crack the barrel, create flash, and reduce tensile or vibration performance. The target and tolerance must be validated for the specific conductor construction, terminal material and plating, and crimp profile.
Crimp-Height Measurement
A dedicated blade-and-point crimp micrometer is preferable to a conventional outside micrometer. The contacts are placed at the center of the effective crimp, away from the bellmouth and bottom flash. Sample orientation, ratchet use, measurement force, and operator technique must be standardized.
Measurement timing should include first-off approval, shift or lot changes, tooling replacement, setup adjustment, and preventive maintenance according to the Control Plan. Resolution, repeatability, reproducibility, stability, and bias must be demonstrated so that gauge variation is separated from process variation.
Bellmouth, Conductor Brush, Cutoff Tab, and Flash
The bellmouth provides a gradual entry at the conductor-barrel edge and reduces strand damage from a sharp edge. Its required side and permissible size are terminal-specific. A material-thickness rule of thumb may support tooling setup, but it must not replace the product application specification.
The conductor brush confirms that strands extend through the effective conductor crimp, but it must not enter the mating or housing functional area. Cutoff-tab length must preserve housing fit and electrical clearance. Excessive flash suggests over-crimping or anvil wear, while asymmetric flash directs attention to punch and anvil alignment, terminal feed, and terminal drag.
Conductor Crimp Cross-Section
A representative cross-section is cut perpendicular to the crimp axis at the center of the effective crimp length, mounted, polished, and evaluated. Cutting through the bellmouth or polishing at an angle can create misleading geometry, so specimen preparation is part of the measurement system.
Evaluation includes strand capture and distribution, wing symmetry and tip position, strand deformation, voids, cracks, bottom thickness, crimp width and height, and flash. F-crimp, overlap, and wrap-over profiles close differently and cannot share a single idealized cross-section. Compression metrics are valid only when the approved drawing or customer specification defines the method and acceptance window.
Insulation Crimp and Strip Quality
The insulation crimp is a strain-relief feature rather than the electrical connection. It must support housing insertion, vibration, and bending without cutting through the insulation or damaging the conductor beneath it. Because insulation diameter, material, and hardness vary, the validated insulation-crimp window must be managed separately from conductor crimp height.
Both conductor strands and the end of the insulation should remain visible in the transition between the barrels. A short strip or insufficient insertion can place insulation under the conductor crimp, while excessive strip length or over-insertion can extend the brush into the contact area. Visual and cross-section inspection should be complemented by the specified bend test.
Pull Force and Failure Mode
Pull-force testing is a destructive evaluation of mechanical retention in the conductor crimp. The influence of the insulation grip is removed, and the terminal and wire are held axially while the applicable method controls pull rate and fixturing. Minimum force, speed, and sample quantity are defined by the application specification or customer requirement, not by a universal value.
The maximum force must be recorded together with failure location and mode. Strand slip from the barrel, strand break at the crimp, and wire break outside the crimp represent different conditions even when peak force is similar. A passing pull test alone does not demonstrate long-term electrical stability.
Crimp Force Monitoring
Crimp force monitoring compares the force–position or force–time signature of every press cycle with a validated reference. Missing strands can reduce force and curve area, while insulation in the conductor crimp can shift the force rise and alter phase-specific features. Missing or double terminals, wire-position errors, and tooling wear can also produce deviations.
CFM is a powerful 100% process monitor, but it is not a substitute for product-performance validation. Detection capability must be challenged for every wire–terminal–tooling combination, and any change to the reference curve must be correlated with actual crimp height, cross-section, and pull-force results.
MSA, SPC, Capability, and Change Control
Process capability is credible only when measurement variation is separated from true process variation. Crimp-height measurement requires adequate resolution and demonstrated repeatability, reproducibility, stability, bias, and linearity. Cross-section analysis must include cutting, mounting, polishing, and image interpretation, while destructive pull tests require an appropriate MSA design.
SPC should track shifts in the mean and variation of crimp height before product leaves specification. Cpk is meaningful only after statistical stability and measurement-system adequacy are established, and the target depends on customer requirements and characteristic classification.
Production approval must demonstrate performance across the allowable crimp-height range rather than at the nominal setting alone. The approval package should connect wire and terminal specifications, tooling and setup parameters, visual and cross-section results, pull-force data, MSA, capability, CFM detection studies, environmental tests, PFMEA, Control Plan, tooling life, and maintenance criteria. Changes to conductor construction, terminal material or plating, applicator components, press, or process location require documented impact assessment and an appropriate level of reapproval.
