롤러부싱 제조 공정: 구조·초경소재·정밀연삭·품질관리
롤러부싱 제조 공정은 작은 원통 부품을 가공하는 작업으로 끝나지 않습니다. 중심 보어, 입·출구 콘, 외경 끼워맞춤면, 단면과 전이 반경이 하나의 기능 축을 공유해야 하며, 재질·열처리 또는 소결·정밀연삭·표면 마감·검사가 같은 기준으로 연결되어야 합니다.

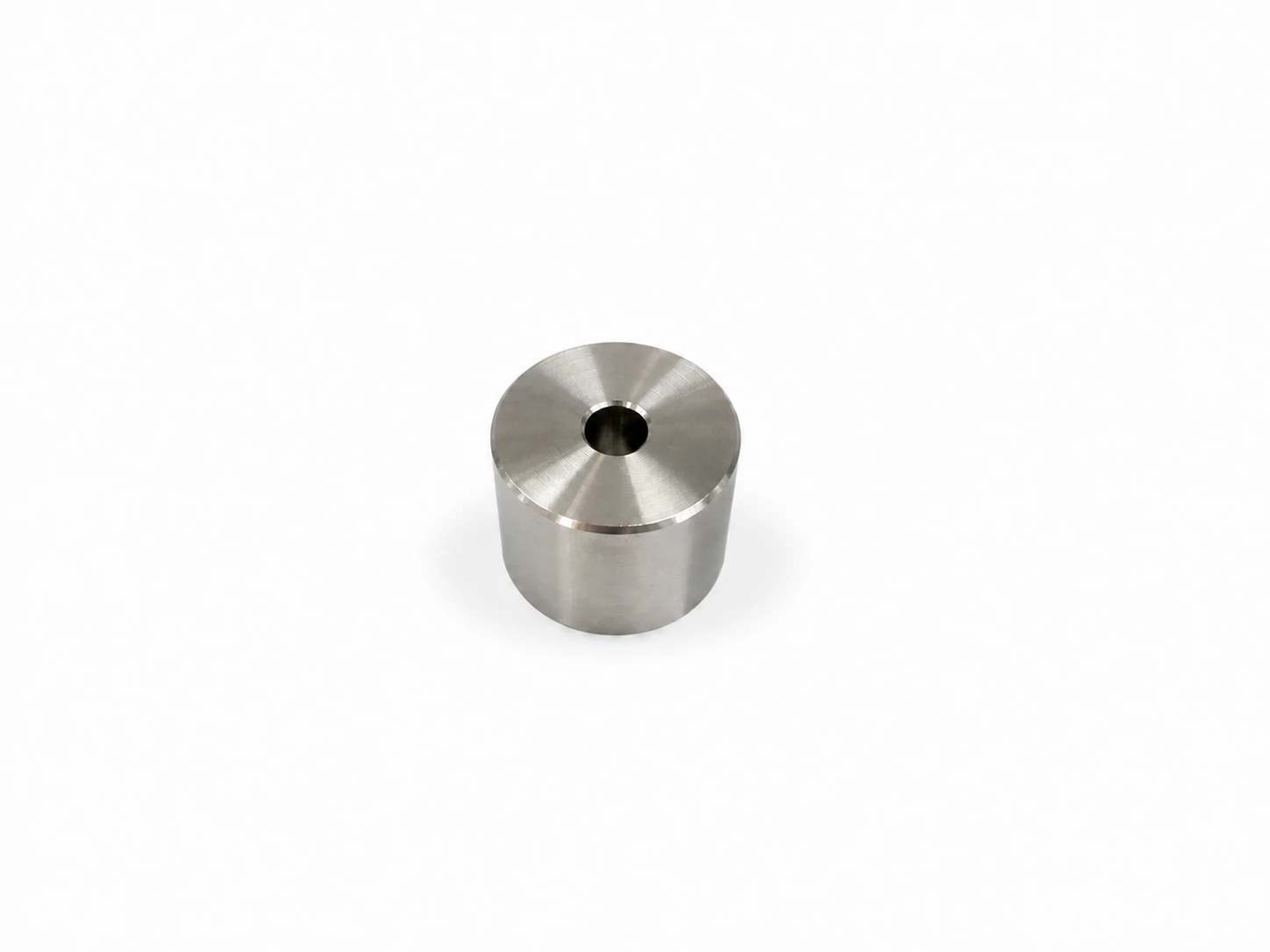

일체형 정밀 롤러부싱은 짧은 원통 몸체, 소경 중심 보어, 양면 진입 콘으로 구성됩니다. 중심 보어는 선재의 통과 축을 규정하고, 진입·배출 콘은 롤러 교정·이송 유닛에서 발생하는 접근각 편차를 흡수합니다. 최종 기능과 재질 사양은 조립도, 사용 선재의 재질·직경, 접촉 하중, 이송 속도, 윤활 및 사용 환경을 기준으로 확정합니다.
롤러부싱의 정확한 정의
현장에서 ‘롤러부싱’은 서로 다른 두 부품군을 가리키는 경우가 많습니다. 하나는 가이드 포스트·외측 부시·니들 롤러 케이지로 구성된 프레스 금형용 롤러 가이드 세트입니다. 다른 하나는 중심 보어로 선재나 축을 안내하고 외경으로 하우징에 고정되는 일체형 가이드 부시입니다. 두 구조는 운동 방식과 파손 원인이 다르므로 같은 명칭만으로 사양을 정하면 안 됩니다.

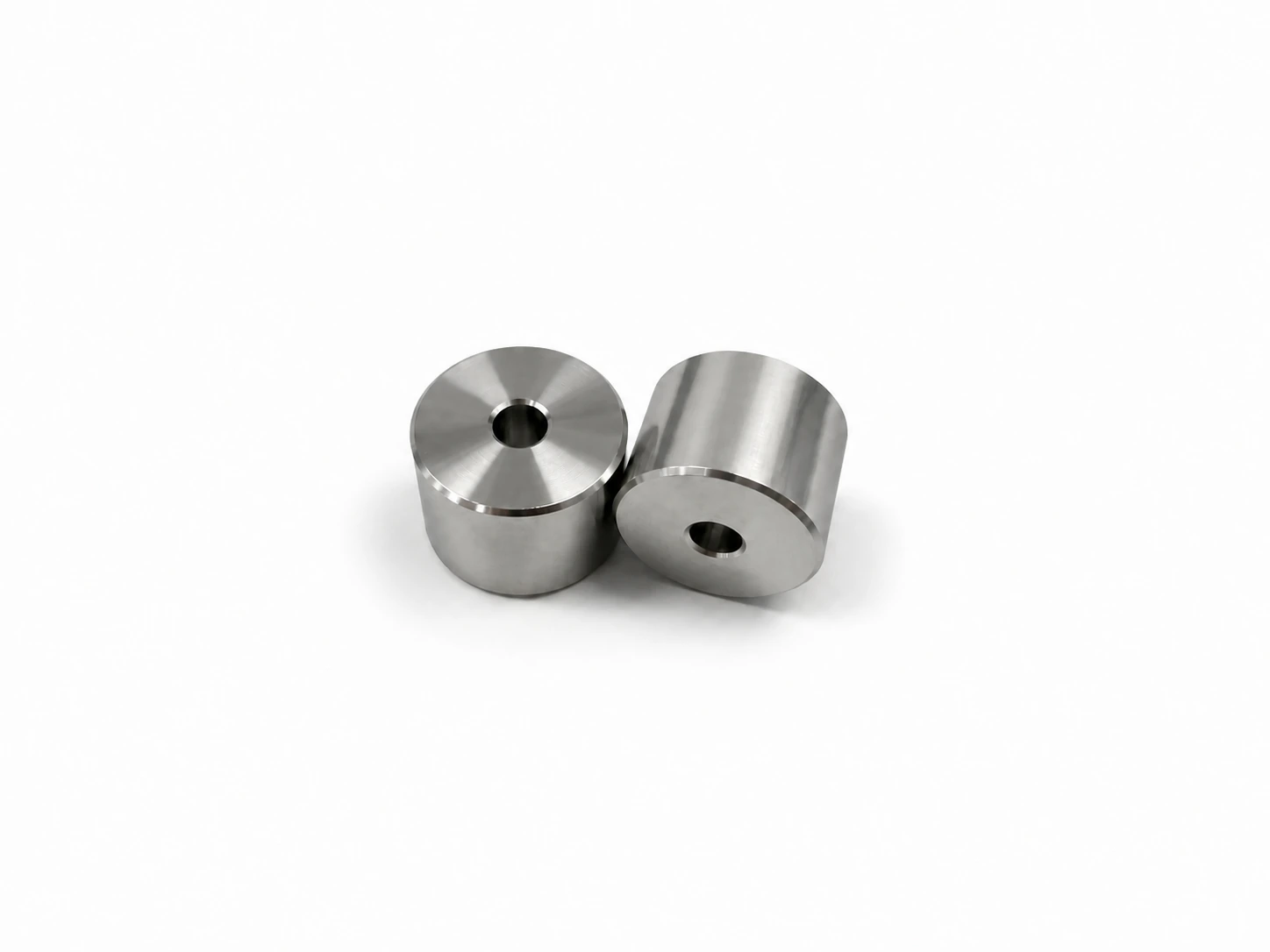

롤러 교정·이송 장치용 일체형 정밀 롤러부싱은 독립된 롤러 케이지나 내·외륜을 사용하지 않는 짧은 원통 구조입니다. 소경 중심 보어는 선재 통과 경로를 형성하고, 양면 진입 콘은 접근각 편차를 흡수하며, 외주면은 하우징 내 조립 중심과 끼워맞춤 기준을 형성합니다. 이 구조는 구름요소를 사용하는 프레스 금형용 롤러 가이드 세트와 기능적으로 구분됩니다.
발주 도면에는 현장 명칭보다 기능을 우선 기록합니다. 통과재의 재질·직경 범위, 설치 방향, 회전 여부, 하우징 끼워맞춤, 윤활 가능성, 교체 방식이 확정되어야 정밀 선삭·복합가공과 연삭 공정을 정확히 설계할 수 있습니다.
형상부위와 하중 경로
형상은 치수 목록이 아니라 기능 사슬로 읽어야 합니다. 중심 보어는 실제 접촉과 통과를 담당하고, 콘은 선재를 보어 중심으로 유도하며, 콘과 보어 사이의 전이 반경은 국부 접촉압과 스크래치 발생을 완화합니다. 외경은 조립 중심을 만들고, 양 단면과 전체 폭은 축 방향 위치와 장착 깊이를 결정합니다.
선재가 콘 한쪽에 먼저 닿으면 접촉력은 전이부와 몸체를 거쳐 하우징으로 전달됩니다. 보어축과 외경축이 어긋나거나 부시 중심선과 롤러 유닛이 틀어지면 한쪽 면에 광택 마모, 미세 치핑, 눌림 또는 선재 흠집이 집중됩니다. 따라서 보어 치수만 합격해도 조립 성능이 확보되는 것은 아닙니다.

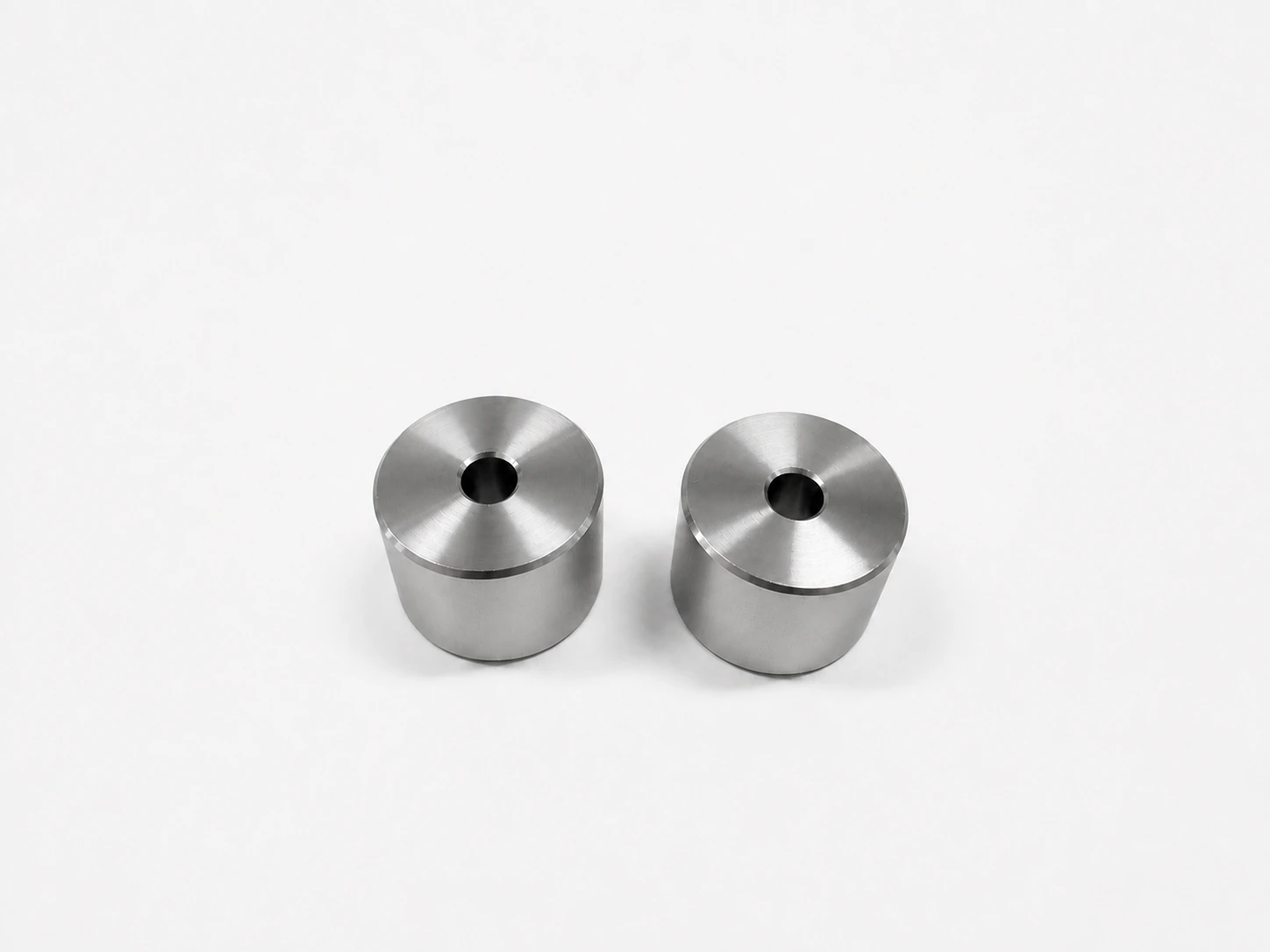

롤러부싱 제조 공정의 기준은 기능 데이텀에서 시작합니다. 조립 기준이 외경이면 외경축을 기준으로 보어 동축도와 단면 런아웃을 관리하고, 통과 경로가 최우선이면 보어축을 기준으로 외경과 콘을 연계합니다. 필요한 공차만 엄격하게 설정해야 연삭 시간과 측정 비용을 통제하면서 실제 성능을 높일 수 있습니다.
형상부위별 기능·CTQ·검사
| 형상부위 | 주요 기능 | 핵심 관리특성 | 대표 검사 |
|---|---|---|---|
| 중심 보어 | 선재·소형 축의 통과 경로와 직접 접촉면 | 보어 치수, 원형도, 직진성, 표면결 | 플러그·에어 게이지, 내경 측정, 형상 측정 |
| 입·출구 콘 | 진입 각도 오차 흡수와 중심 유도 | 콘 각도·깊이, 보어축과의 동심, 표면 연속성 | 윤곽 측정, 광학 측정, CMM |
| 콘–보어 전이 반경 | 모서리 접촉압과 선재 흠집 완화 | 반경 프로파일, 날카로운 에지·치핑 유무 | 윤곽·현미경 검사, 실제 선재 통과시험 |
| 원통 외경 | 하우징 끼워맞춤과 조립 중심 형성 | 외경, 원형도·원통도, 표면 손상 | 마이크로미터, 에어 게이지, 원형도 측정 |
| 양 단면·전체 폭 | 축 방향 위치와 장착 깊이 결정 | 폭, 평행도, 기준축 대비 단면 런아웃 | 높이 게이지, 비교측정, CMM |
| 재질·내부 품질 | 마모·충격·압축 하중 지지 | 재질 인증, 경도·밀도, 조직, 열처리 또는 소결 상태 | 성적서, 경도·밀도, 금속조직·비파괴검사 |
구조 방식과 적용 구분
표준 롤러 가이드 세트는 가이드 포스트와 부시 궤도 사이에서 니들 롤러가 구름 운동을 하며, 조립 시 예압을 부여해 금형 상·하판의 직선 운동을 정밀하게 안내합니다. 반면 롤러 교정·이송용 일체형 롤러부싱은 자체 내부에 구름요소가 없으며, 중심 보어와 콘이 선재 또는 소형 축의 경로를 직접 안정화합니다.
구름요소가 있는 조립체는 궤도 경도, 롤러 직경 편차, 예압, 윤활막, 피로 박리와 오염 압흔이 핵심입니다. 일체형 부시는 보어·콘의 형상, 내마모성, 칩 저항, 하우징 고정과 선재 표면 보호가 핵심입니다. 일반 베어링 수명식은 전자의 정격 하중 검토에 사용되지만, 선재가 보어에 직접 접촉하는 후자의 교체수명을 그대로 계산해 주지는 않습니다.
견적과 승인 단계에서는 단품 도면뿐 아니라 조립 위치와 상대 부품을 함께 검토합니다. 회전하는 부품인지 고정 가이드인지, 어느 면이 마모되는지, 현장에서 부시만 교환하는지 하우징까지 교환하는지를 확인하면 잘못된 재질 선정과 불필요한 베어링 사양 적용을 예방할 수 있습니다.
일체형 가이드 부시와 롤러 가이드 세트 비교
| 구분 | 일체형 정밀 롤러부싱 | 표준 롤러 가이드 세트 |
|---|---|---|
| 구성 | 중심 보어·콘·외경이 한 몸체에 형성된 단품 | 가이드 포스트, 외측 부시, 니들 롤러 케이지 |
| 운동 | 고정된 부시 안으로 선재·축이 통과하거나 미끄럼 접촉 | 가이드 포스트와 부시 사이에서 롤러가 구름 운동 |
| 하중 경로 | 보어·콘 접촉 → 몸체 → 하우징 | 포스트 궤도 → 롤러 → 부시 궤도 → 금형판 |
| 핵심 공정 | 소결 또는 열처리, 내·외경 연삭, 콘·전이부 마감 | 궤도 열처리·초정밀 연삭, 롤러 선별, 케이지 조립·예압 |
| 주요 손상 | 보어 스코어링, 입구 편마모, 전이부 치핑, 끼워맞춤 풀림 | 피팅·박리, 압흔, 프레팅, 윤활 불량, 예압 변화 |
| 핵심 검사 | 보어–외경 동축도, 콘 프로파일, 표면결, 실제 통과 성능 | 궤도 형상, 롤러 편차, 조립 예압, 직선 운동 정밀도 |
| 교체 판단 | 제품 흠집·통과저항·보어 마모와 치핑 추세 | 소음·진동·유격·예압과 궤도 손상 상태 |
사용조건과 재질 설계
재질 선정은 외관이 아니라 사용 조건과 손상 지배인자를 기준으로 수행합니다. 통과재의 경도와 표면상태, 접촉압, 속도, 윤활 가능성, 금속 분진, 온도, 충격, 부식 환경, 예상 교체주기를 먼저 정리합니다. 같은 형상이라도 마모가 지배적이면 초경합금이, 충격과 휨 또는 수리성이 중요하면 경화강 계열이 유리할 수 있습니다.
WC-Co 계열 초경합금은 높은 압축 강성과 내마모성을 제공하지만, 재종의 WC 입도와 결합상 비율에 따라 경도·인성·부식 거동이 달라집니다. 입구 콘과 보어 전이부에 급격한 단차가 있거나 프레스 끼움이 과하면 치핑과 균열 위험이 커집니다. 반면 베어링강·공구강·분말야금강은 열처리와 연삭으로 강도와 치수 안정성을 조정할 수 있지만, 접착마모·연삭번·탈탄과 잔류응력을 관리해야 합니다.
롤러부싱 제조 공정은 재질별로 분리하여 승인합니다. 초경합금에는 밀도, 경도, 굽힘강도용 시험편, 기공·유리탄소·에타상과 WC 입도 확인이 필요합니다. 강재에는 소재 성적, 열처리 로트, 경도 분포, 탈탄·조직과 필요 시 잔류오스테나이트 확인이 필요합니다. 재질명 하나만 도면에 적기보다 기능면의 목표와 검사 방법을 함께 지정해야 합니다.
롤러부싱 제조 공정: 초경 성형·소결
롤러부싱 제조 공정의 초경 경로는 재종별 원료 분말과 결합상을 계량하고, 습식 혼합·밀링으로 조성과 입도 분포를 균질화하는 단계에서 시작합니다. 이후 분무건조 과립의 유동성·겉보기 밀도·수분을 관리하고, 금형 성형 또는 냉간정수압 성형으로 균일한 그린 밀도를 만듭니다. 성형 압력 편차와 금형 벽 마찰은 소결 후 타원도와 국부 수축으로 이어질 수 있습니다.
그린 가공에서는 중심 보어, 양면 콘, 전이부와 연삭 여유를 소결 수축률에 맞춰 형성합니다. 바인더 제거 후 액상소결이 진행되면 형상이 크게 수축하므로, 재종·분말 로트·성형 방향별 수축 데이터를 금형 보정에 반영합니다. 내부 기공과 결함을 줄이기 위해 Sinter-HIP 또는 HIP를 적용할 수 있지만, 적용 여부는 요구 강도와 비용, 부품 크기로 결정합니다.
소결 후에는 밀도, 치수 수축, 변형, 표면 균열과 치핑을 먼저 확인합니다. 조직 검사에서는 기공도, 결합상 분포, 비정상 입성장, 유리탄소와 에타상 여부를 검토합니다. 초경합금은 강재처럼 담금질·뜨임으로 경화하는 재료가 아니므로, 초경 공정표에 일반적인 열처리 단계를 혼입하지 않습니다.
경화강 가공·열처리
롤러부싱 제조 공정의 경화강 경로는 소재 식별과 로트 추적에서 시작합니다. 선삭·보링으로 외경, 보어, 단면과 콘의 기준 형상을 만들되 열처리 변형과 최종 연삭 여유를 남깁니다. 얇은 벽이나 폭 대비 보어가 작은 형상은 한쪽 절삭열과 클램핑 변형에 민감하므로 공정 중 기준면을 반복 확인하고 필요하면 응력제거를 배치합니다.
담금질·뜨임, 진공열처리 또는 적용 강종에 맞는 저온처리는 목표 경도뿐 아니라 조직 균일성, 잔류응력과 치수 안정성을 확보하도록 설계합니다. 가열 적재 방향, 보호 분위기, 냉각 균일성, 세척 상태가 타원도와 단면 뒤틀림에 영향을 줍니다. 열처리 후에는 경도, 변형, 탈탄·산화, 균열을 확인한 뒤 연삭 기준면을 다시 설정합니다.
최종 가공 순서는 조립 기능에 맞춰 정합니다. 외경을 먼저 기준화하고 그 축으로 보어와 콘을 연삭할 수도 있고, 보어가 핵심 경로라면 내경을 마스터 기준으로 외경을 마감할 수도 있습니다. CNC 공차와 측정 기준이 공정 사이에서 바뀌지 않도록 데이텀 변환과 재척킹 오차를 공정 FMEA에 포함해야 합니다.

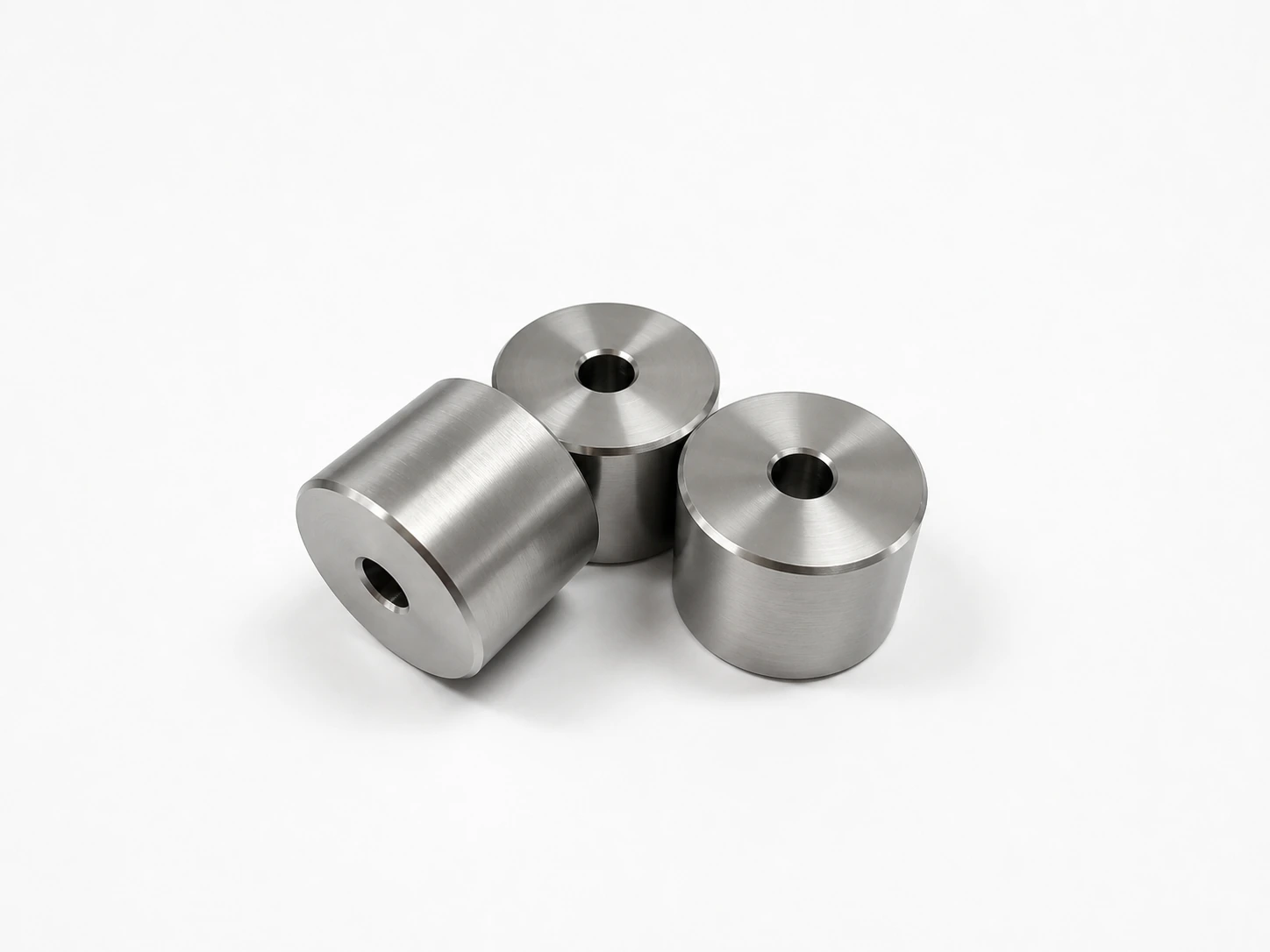

다이아몬드 연삭·호닝·래핑
롤러부싱 제조 공정용 도면 CTQ는 부품 기능을 측정 가능한 언어로 변환해야 합니다. 중심 보어, 외경, 전체 폭, 콘 각도·깊이, 전이 반경을 기본 치수로 두고, 원형도·원통도·동축도·단면 런아웃·평행도와 표면 프로파일을 기능 데이텀에 연결합니다. 모든 면에 과도한 공차를 부여하면 가공비만 증가하고 실제 조립 오차의 원인은 가려질 수 있습니다.
하우징에 압입되는 구조라면 외경축과 기준 단면을 1차 데이텀으로 삼고 보어와 콘의 위치를 관리하는 방식이 합리적입니다. 반대로 보어가 선재 경로를 직접 결정하고 외경이 부유 장착되는 구조라면 보어축 중심의 데이텀이 더 적합할 수 있습니다. 조립도에서 하중 경로와 위치 결정면을 확인한 뒤 데이텀 체계를 확정합니다.
표면은 기능면별로 구분합니다. 보어와 전이부에는 조도뿐 아니라 측정 방향, 파상도와 유해 결 방향을 지정하고, 압입 외경에는 필요한 끼워맞춤과 미끄럼·긁힘 허용 기준을 둡니다. 측정 장비의 분해능과 불확도, 필터 조건도 검사 규격에 기록해야 공급사와 고객사의 판정 차이를 줄일 수 있습니다.
도면 CTQ와 기하공차
도면 CTQ는 부품 기능을 측정 가능한 언어로 변환해야 합니다. 중심 보어, 외경, 전체 폭, 콘 각도·깊이, 전이 반경을 기본 치수로 두고, 원형도·원통도·동축도·단면 런아웃·평행도와 표면 프로파일을 기능 데이텀에 연결합니다. 모든 면에 과도한 공차를 부여하면 가공비만 증가하고 실제 조립 오차의 원인은 가려질 수 있습니다.
하우징에 압입되는 구조라면 외경축과 기준 단면을 1차 데이텀으로 삼고 보어와 콘의 위치를 관리하는 방식이 합리적입니다. 반대로 보어가 선재 경로를 직접 결정하고 외경이 부유 장착되는 구조라면 보어축 중심의 데이텀이 더 적합할 수 있습니다. 조립도에서 하중 경로와 위치 결정면을 확인한 뒤 데이텀 체계를 확정합니다.
표면은 기능면별로 구분합니다. 보어와 전이부에는 조도뿐 아니라 측정 방향, 파상도와 유해 결 방향을 지정하고, 압입 외경에는 필요한 끼워맞춤과 미끄럼·긁힘 허용 기준을 둡니다. 측정 장비의 분해능과 불확도, 필터 조건도 검사 규격에 기록해야 공급사와 고객사의 판정 차이를 줄일 수 있습니다.
롤러부싱 제조 공정: 검사·양산승인
초도 승인에서는 소재 성적, 공정 흐름도, 기준면 형성, 소결 또는 열처리 로트, 연삭 조건과 세척·포장까지 추적합니다. 치수 성적서만 제출하는 방식보다 공정별 주요 변수를 CTQ와 연결해야 이상 발생 시 원인을 좁힐 수 있습니다. 롤러부싱 제조 공정의 변경점은 분말 재종·강종, 성형 금형, 열처리 설비, 연삭 휠, 고정구와 외주 공정까지 포함합니다.
내경은 플러그·에어 게이지와 정밀 내경 측정을 조합하고, 외경은 마이크로미터·에어 게이지·원형도 측정기로 확인합니다. 콘과 전이부는 윤곽 측정기, 비접촉 광학장비 또는 CMM을 사용하며, 보어–외경 동축도와 단면 런아웃은 실제 조립 기준과 같은 지지 방법으로 측정합니다. 표면은 조도계와 확대 관찰을 함께 사용해 깊은 방향성 결, 연삭번, 치핑과 매입 이물을 구분합니다.

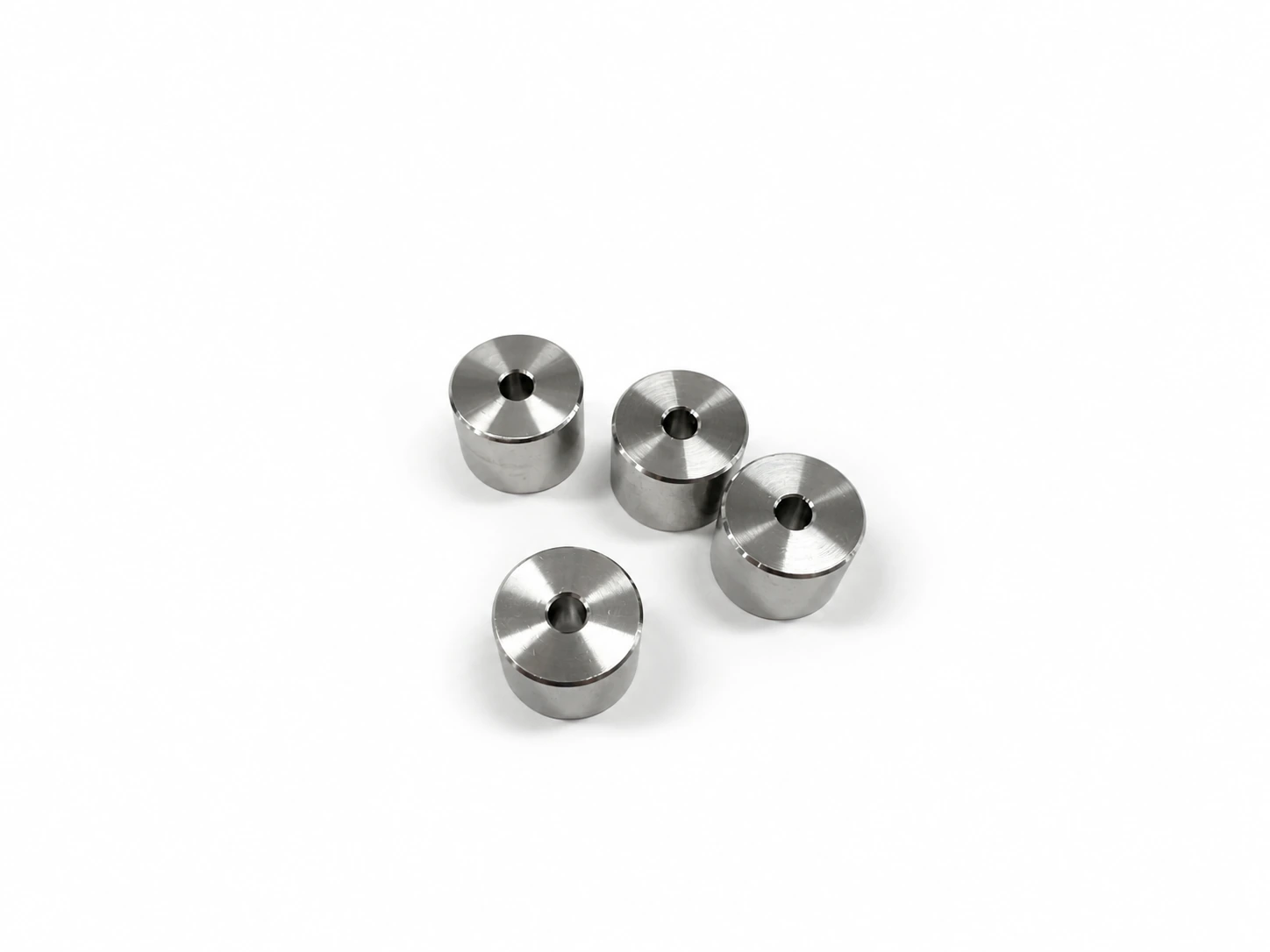

양산 승인에는 측정시스템분석을 선행한 공정능력, 초품·교대·공구교환 후 검사 빈도, 기준 시편, 부적합 격리와 로트 추적을 포함합니다. 마지막으로 실제 선재 통과시험에서 삽입력, 긁힘, 분진, 온도와 반복 후 마모를 확인합니다. ID METAL 보유 설비와 검사 장비는 공정 설계 단계에서 필요한 측정 범위를 검토하는 기준이 됩니다.
윤활·마모·교체 기준
일체형 롤러부싱은 사용 위치와 접촉 방식에 따라 마모 신호가 달라집니다. 입구 한쪽의 밝은 편마모는 정렬 오차를, 보어 축방향 스코어링은 이물·윤활 부족·상대재 거칠기를, 전이부 치핑은 충격·급격한 형상·취성 재종 또는 과도한 압입을 우선 의심하게 합니다. 적갈색 분말과 외경 미세 마모는 하우징 끼워맞춤이 느슨할 때 발생하는 프레팅 신호일 수 있습니다.
- 제품 흠집 증가: 보어의 방향성 결, 입구 버, 매입 입자와 정렬을 확인합니다.
- 통과저항 상승: 분진 축적, 보어 변형, 재료 픽업과 윤활 상태를 점검합니다.
- 국부 광택·마모: 롤러 배열, 선재 진입각, 하우징 중심과 설치면 런아웃을 확인합니다.
- 치핑·균열: 충격 이력, 전이 반경, 초경 재종, 압입량과 장착 공구를 검토합니다.
- 발열·변색: 접촉압, 속도, 윤활 적합성, 세척 잔류물과 끼임을 확인합니다.
롤러부싱 제조 공정의 마모 데이터는 조립 구조별로 해석합니다. 표준 롤러 가이드 세트라면 피팅, 박리, 압흔, 프레팅, 부식과 전기적 침식을 구름베어링 손상 분류에 따라 기록하고 궤도·롤러·윤활을 함께 조사합니다. 교체주기는 일괄 운전시간으로 정하기보다 보어 치수·형상, 통과력, 제품 표면 손상, 진동·온도와 마모 이력의 추세를 기준으로 설정합니다. 세척제·윤활제·보존유는 상대재와 후공정의 오염 요구까지 검증한 뒤 사용합니다.
English Technical Overview
Definition and Functional Architecture
The term “roller bushing” is used for two distinctly different component families. A conventional roller guide set consists of a guide post, an outer bushing race, and a needle-roller cage that produces preloaded rolling guidance for a press die. An integral precision roller bushing, by contrast, uses a short cylindrical body with a small central bore, broad entry and exit cones, and a cylindrical mounting surface; it contains no independent rolling elements or cage.
Its most plausible function is to stabilize wire or a small shaft as it enters and leaves a roller straightening or feeding unit. The bore provides the controlled passage, the cones accommodate entry-angle variation, the cone-to-bore transition distributes local contact, and the outside diameter locates the component in the housing. Final nomenclature, material, and duty must be established from the assembly drawing, mating interfaces, load spectrum, operating speed, lubrication, and service environment.
Functional Geometry and Load Path
The geometry must be treated as a connected functional chain. Bore size, roundness, straightness, and surface direction govern passage and contact. Cone angle and depth control guidance, while the transition radius prevents a sharp edge from concentrating pressure or scratching the product. Outside diameter, overall width, and end-face runout determine housing fit and axial location.
When the incoming wire first touches one side of a cone, the reaction is transmitted through the transition and body into the housing. Misalignment between the bore axis, outside diameter, housing center, and roller unit creates one-sided polishing, scoring, chipping, drag, and product scratches. The drawing datum system should therefore follow the actual assembly load path. Tightening every tolerance indiscriminately increases cost without necessarily improving performance.
Integral Guide Bushing versus Roller Guide Set
A standard roller guide assembly transmits load from the guide post through selected rollers into the outer bushing race. Raceway hardness, roller diameter variation, preload, lubrication film, indentation, rolling-contact fatigue, and fretting are the dominant controls. An integral guide bushing carries contact directly on the bore or cone and into the housing, so bore finish, transition geometry, wear resistance, edge toughness, fit, and product-surface protection become the dominant controls.
Rolling-bearing life calculations may support the design of an actual roller guide assembly when the required rating assumptions are met. They do not directly predict the replacement interval of a fixed guide bushing through which wire slides. Purchase specifications should identify whether the component rotates, which surface wears, how it is lubricated, and whether maintenance replaces the bushing alone or the complete housing.
Operating Conditions and Material Selection
Material cannot be identified reliably from color or luster. Selection begins with the hardness and finish of the guided material, contact pressure, speed, impact, abrasive debris, permissible lubrication, temperature, corrosion exposure, housing fit, and target maintenance interval. A wear-dominated application may favor WC-Co cemented carbide, whereas hardened bearing steel, tool steel, or powder-metallurgy steel may provide a better balance when shock, bending, repairability, or heat-treatment control is critical.
Cemented-carbide grade is defined by WC grain size, binder content, and microstructural quality, which jointly determine hardness, toughness, corrosion behavior, and edge-chipping resistance. Steel performance depends on alloy identity, heat-treatment route, retained stress, decarburization control, and grinding integrity. The drawing should specify certification and functional verification, not merely a generic material name.
WC-Co Powder Processing, Pressing, and Sintering
A carbide route starts with grade-specific powder batching and wet milling to homogenize composition and particle distribution. Spray-dried granules are controlled for flow, apparent density, and moisture before die pressing or cold-isostatic pressing. Green-density variation and die-wall friction can become ovality, local shrinkage, or cracking after sintering, so pressing direction and tool condition must be controlled.
Green machining establishes the bore, cones, transition profile, and grinding stock with allowance for grade- and lot-dependent shrinkage. After debinding, liquid-phase sintering develops the final microstructure; Sinter-HIP or HIP can be used when required to reduce residual porosity. Final acceptance includes density, dimensional shrinkage, hardness, transverse-rupture test coupons where applicable, porosity, abnormal grain growth, free carbon, eta phase, cracking, and edge chipping. Cemented carbide is not hardened by the quench-and-temper cycle used for steel.
Hardened-Steel Machining and Heat Treatment
The steel route begins with material identity and heat traceability. Turning and boring establish the outside diameter, bore, faces, cones, and controlled stock for distortion and finish grinding. Thin walls, small bores, and asymmetric clamping are sensitive to cutting heat and residual stress, so datum checks and stress-relief operations may be required before hardening.
Quenching and tempering, vacuum heat treatment, or a grade-specific low-temperature treatment must control hardness, microstructure, retained stress, and dimensional stability. Loading orientation, atmosphere, and cooling uniformity affect ovality and face distortion. After heat treatment, the part is checked for hardness, cracks, decarburization, oxidation, and distortion before the grinding datums are re-established. The sequence of bore and outside-diameter finishing is selected according to the assembly datum and required coaxiality.
Precision Grinding, Honing, and Lapping
Carbide is finished with diamond wheels; hardened steel uses a wheel system appropriate for the grade and hardness, commonly CBN or selected alumina. Small-bore grinding is particularly sensitive to spindle stiffness, wheel overhang, dressing, infeed, coolant delivery, and filtration. A deflecting internal wheel can meet a local diameter while leaving taper, barrel form, or a difference between entry and exit.
The bore, cone, transition radius, outside diameter, and faces must be generated as one axis system. Honing and lapping refine roundness, waviness, directional texture, and contact behavior; they are not merely cosmetic finishing steps. A single roughness value cannot detect deep directional scratches, torn material, grinding burn, embedded abrasive, or excessive edge rounding. Cleaned parts should be inspected optically and by profile measurement, followed by a representative pass-through test.
Drawing CTQs and Geometrical Specification
Critical characteristics normally include bore size, outside diameter, width, cone angle and depth, transition radius, bore-to-OD coaxiality, roundness, cylindricity, face parallelism or runout, surface profile, and edge condition. If the bushing is press-fitted, the outside-diameter axis and locating face often form the primary datum. If the bore is the dominant product path and the outside diameter is floating, a bore-based datum may be more appropriate.
Surface requirements should be separated by function. The bore and transition require controlled texture direction, waviness, and freedom from harmful scratches, while the mounting diameter requires the intended fit and damage limits. Measurement direction, filtering, instrument resolution, fixture method, and uncertainty should accompany acceptance rules so that supplier and customer measurements remain comparable.
Inspection, Production Approval, and Traceability
First-article approval connects material certificates, process flow, datum creation, pressing and sintering or heat-treatment lots, grinding conditions, cleaning, and packaging to each CTQ. Bore inspection can combine plug or air gauging with precision internal measurement. Outside diameter is verified by micrometry, air gauging, and roundness measurement. Cones and transitions are evaluated by contour measurement, optical systems, or CMM, while coaxiality and face runout are measured with support conditions that reproduce the assembly datum.
A capable process requires an adequate measurement system first. The production plan should define first-off, shift, material-lot, tool-change, and maintenance checks; reference samples; reaction plans; nonconforming-lot isolation; and traceability. Final functional validation uses the representative wire or shaft to monitor insertion force, scratching, debris, temperature, and wear after repeated travel. Any change in powder grade, steel source, forming tool, heat-treatment equipment, grinding wheel, fixture, or outsourced operation requires documented impact assessment.
Wear Diagnosis and Replacement Criteria
One-sided bright wear at the entry points to alignment error. Axial scoring inside the bore points to debris, poor lubrication, counterface roughness, or material pickup. Transition chipping directs attention to impact, an abrupt radius, brittle grade selection, excessive interference, or improper installation tooling. Reddish debris and micro-wear on the outside diameter may indicate fretting caused by a loose fit, while discoloration can indicate excessive contact pressure or heat.
For a true roller guide set, pitting, spalling, indentation, fretting, corrosion, and electrical erosion should be recorded with the raceways, rollers, lubrication, and load history. Replacement of an integral guide bushing should be based on trends in bore size and form, pass-through force, product surface damage, debris generation, vibration, temperature, and recorded wear progression rather than on a universal operating-hour limit. Cleaning agents, lubricants, and preservatives must also be verified for compatibility with the guided material and downstream processes.
