전기접점 표면막과 접촉저항 관리 기준
전기접점 표면막은 접촉면 위에 형성되는 매우 얇은 층이지만, 접점 신뢰성에서는 재질 자체만큼 중요한 변수입니다. 산화막, 황화막, 유기 오염, 마모 분진은 실제 금속 접촉점을 가리며 접촉저항을 높이고, 저전류 회로에서는 순간적인 간헐 불량으로 나타날 수 있습니다.
접촉저항을 낮게 유지하려면 접점재의 전도율만 볼 수 없습니다. 접촉하중, 표면 거칠기, 와이핑 동작, 도금층 상태, 보관 환경, 4단자 측정 조건을 하나의 구조로 묶어 판단해야 합니다. 표면막을 재질, 접촉 위치, 접점 운동, 측정 조건의 문제로 나누어 접촉저항 관리 기준을 해석해야 합니다.
접촉저항 안정성을 좌우하는 핵심 변수
전기접점의 저항 안정성은 겉보기 접촉면적이 아니라 실제 전류가 지나가는 미세 접촉점에서 결정됩니다. 표면막이 미세 접촉점을 덮으면 은계 접점처럼 전도성이 높은 재질에서도 저항 편차가 커질 수 있으며, 저전류 회로에서는 표면막을 뚫을 에너지가 부족해 간헐 불량이 더 민감하게 나타납니다.
접점 품질 기준은 초기 접촉저항 하나를 낮게 만드는 데서 끝나지 않습니다. 반복 개폐 후 최대 저항값, 저항 분포 폭, 접촉 자국 위치, 표면막 잔류, 마모 분진, 온도 상승을 함께 관리해야 합니다. 표면막 관리는 소재 선택, 표면처리, 조립 조건, 보관 환경, 수명시험 기준이 연결된 신뢰성 설계 항목입니다.
특히 릴레이 접점, 스위치 접점, 전력 단자, 센서용 저전류 접점은 같은 접점재를 사용하더라도 요구 기준이 달라집니다. 전류가 큰 회로는 발열과 산화막 재생을, 전류가 작은 회로는 표면막 파괴 능력과 저항 스파이크를 더 민감하게 봐야 합니다.
표면막이 접촉저항을 바꾸는 원리
두 접점이 닫혀도 금속면 전체가 붙는 것은 아닙니다. 표면에는 미세한 요철이 있고, 실제 전류는 그중 일부 돌기들이 맞닿은 작은 지점으로 집중됩니다. 이때 전류가 좁은 접촉점으로 모였다가 다시 퍼지면서 수축저항이 생기고, 접촉점 위에 얇은 막이 있으면 막 저항이 추가됩니다.
표면막은 두 가지 방식으로 문제를 만듭니다. 첫째, 실제 금속 접촉점의 수와 면적을 줄입니다. 둘째, 남아 있는 접촉점에서도 전류가 통과해야 하는 계면 저항을 키웁니다. 접촉하중이 충분하고 와이핑 동작이 적절하면 막이 깨지거나 밀려나지만, 하중이 낮거나 접점 운동이 부족하면 표면막이 그대로 전류 경로를 막습니다.
저전류 신호 접점에서는 이 문제가 더 까다롭습니다. 전류와 전압이 낮으면 표면막을 전기적으로 파괴할 에너지가 부족합니다. 이 때문에 처음에는 정상처럼 보이다가 진동, 온도, 습도, 반복 개폐 조건에서 접촉저항이 순간적으로 튀는 간헐 불량이 나타날 수 있습니다.
은접점 황화막과 구리 산화막

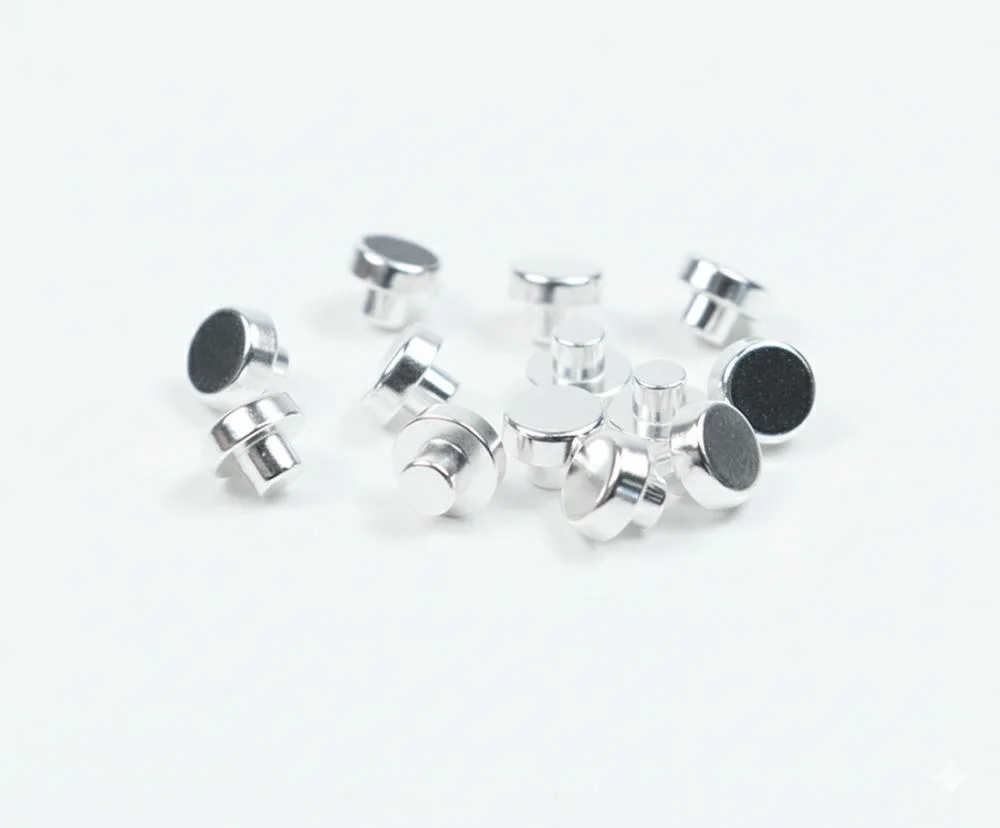

은접점은 낮은 접촉저항과 높은 전도성이 장점입니다. 그러나 은은 대기 중 황화 성분과 만나면 황화막이 생길 수 있습니다. 이 막은 두껍지 않아도 접촉하중이 낮은 조건, 장기 보관 후 초기 개폐, 저전류 신호 회로에서 저항 편차를 키울 수 있습니다.

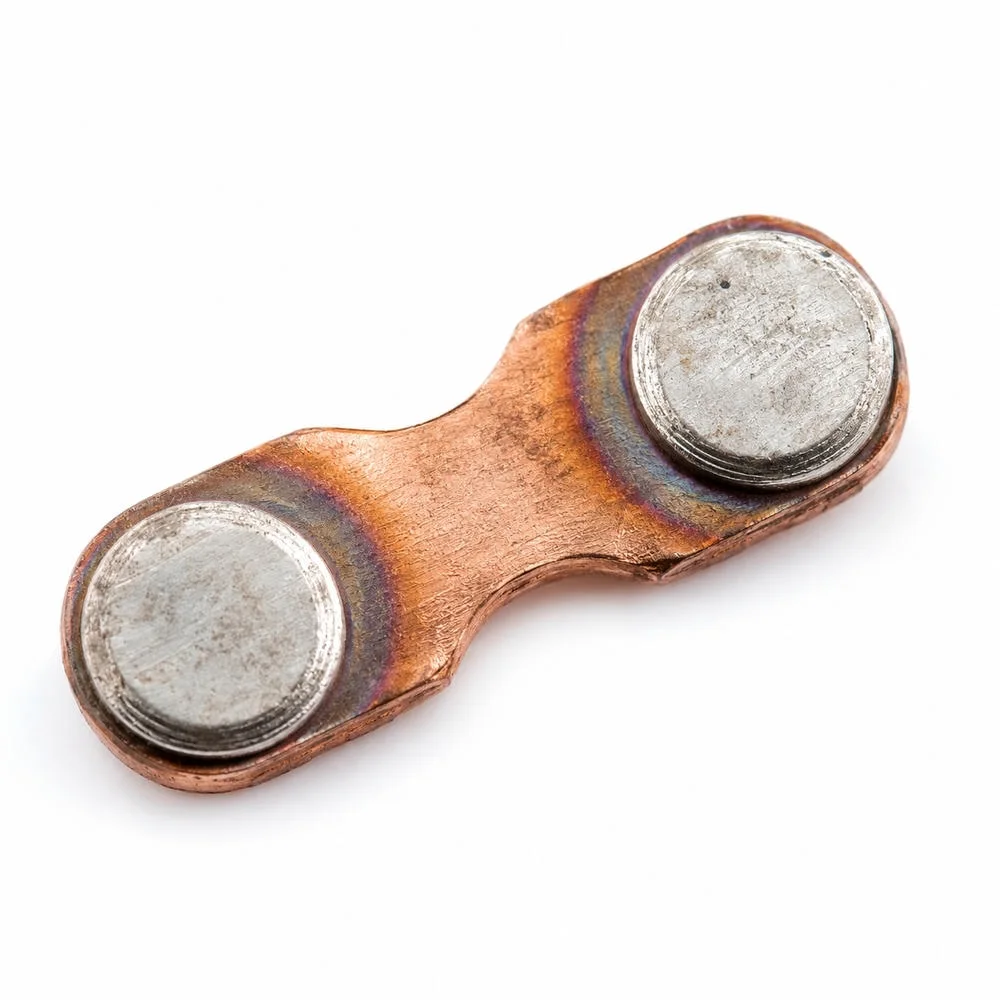

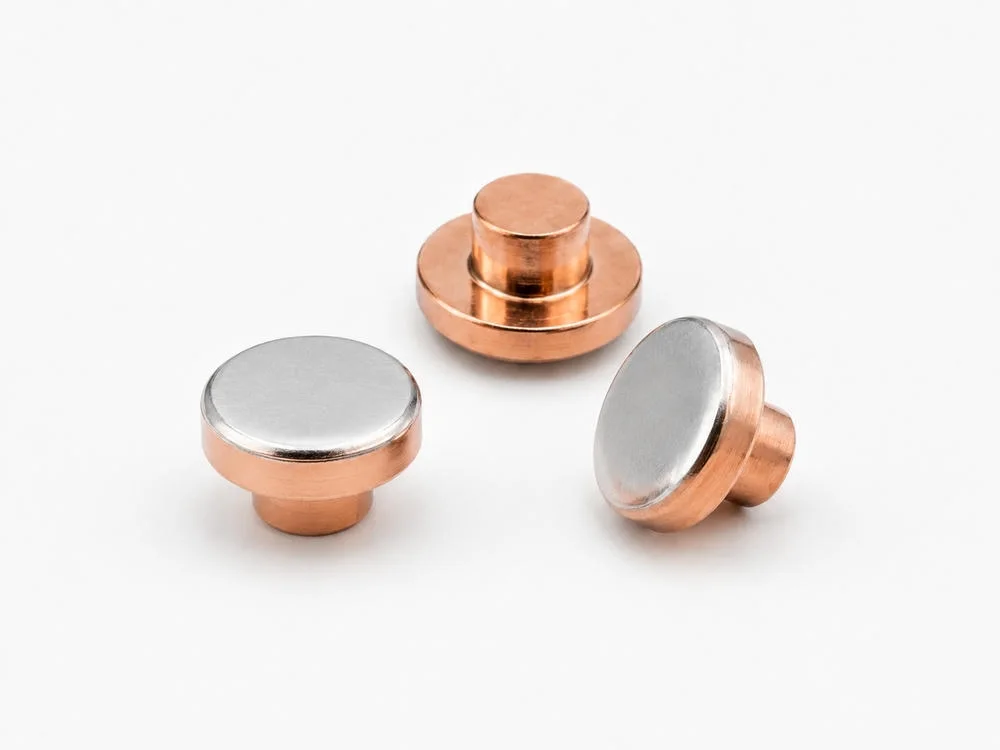

구리 베이스를 사용하는 접점에서는 산화막도 중요합니다. 구리는 전도성이 높지만 산화막의 도전성은 낮기 때문에, 베이스 금속이 노출되거나 도금층이 손상되면 국부 저항과 발열이 커질 수 있습니다. 특히 동 베이스 위에 은계 접점층이 결합된 구조에서는 접점층 자체뿐 아니라 계면 품질과 열영향부도 함께 확인해야 합니다.
표면막 관리는 세척만의 문제가 아닙니다. 보관 환경, 포장재, 작업자 취급, 도금층 두께, 접점층 잔존 두께, 리벳 헤드 높이, 접촉 위치가 함께 연결됩니다. 같은 소재라도 조립 후 실제 접촉점이 중앙에서 벗어나거나 베이스 금속이 빨리 노출되면 접촉저항 안정성은 달라질 수 있습니다.
접촉하중과 와이핑의 균형
접촉하중은 표면막을 깨고 실제 접촉점을 늘리는 가장 직접적인 변수입니다. 하중이 올라가면 미세 돌기들이 더 많이 변형되고 접촉점 면적이 증가합니다. 그러나 접촉하중을 무조건 높이면 스프링 피로, 접점층 압흔, 마모 분진, 접촉 위치 이동이 발생할 수 있습니다.

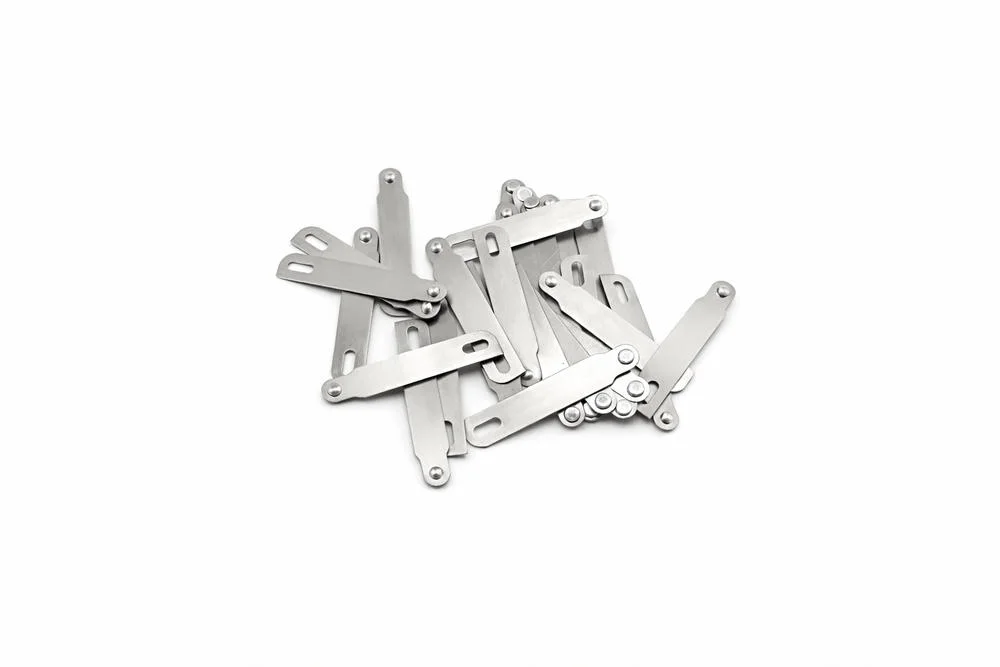

와이핑은 접점이 닫히는 과정에서 접촉면이 미세하게 미끄러지며 표면막을 제거하는 동작입니다. 이 동작은 저전류 접점의 초기 안정성에 유리하지만, 반복되면 도금층 마모와 분진을 만들 수 있습니다. 따라서 와이핑 거리와 접촉하중은 함께 설계해야 하며, 어느 한쪽만 키우는 방식은 장기 신뢰성에 불리할 수 있습니다.
표면 거칠기도 균형이 필요합니다. 너무 매끄러운 면은 실제 접촉점이 안정적으로 형성되지 않을 수 있고, 너무 거친 면은 국부 압력과 마모가 커집니다. 접점면은 낮은 초기저항보다 반복 후 저항 분포가 좁게 유지되는 방향으로 관리하는 것이 더 중요합니다.
표면막 진단 구조
표면막 문제는 눈에 보이는 변색만으로 판단하면 부족합니다. 표면막의 종류, 접촉하중, 와이핑 조건, 실제 접촉점, 측정 방식이 함께 맞물리기 때문입니다. 아래 진단 맵은 표면막 형성 원인과 접촉저항 판정 데이터를 한 흐름으로 연결한 구조입니다.
표면막 유형별 관리 기준
표면막은 모두 같은 방식으로 접촉저항을 높이지 않습니다. 은 황화막은 저전류 회로에서 간헐 불량으로 나타나기 쉽고, 구리 산화막은 고전류 조건에서 발열 문제로 이어질 수 있습니다. 유기 오염막은 외관으로 잘 보이지 않으며, 마모 분진은 반복 개폐 후 갑작스러운 저항 스파이크를 만들 수 있습니다.
접촉저항 측정과 판정 기준
접촉저항은 낮은 값일수록 측정 조건의 영향을 크게 받습니다. 일반적인 2단자 측정은 리드선과 접촉 프로브 저항이 포함될 수 있으므로, 정밀 접점 평가에서는 전류 공급선과 전압 측정선을 분리하는 4단자 방식이 적합합니다. 특히 밀리옴 이하 영역에서는 프로브 위치, 프로브 압력, 측정 전류, 세척 여부, 온도 조건을 고정해야 비교가 가능합니다.
저전류 측정과 정격 부하 시험은 목적이 다릅니다. 저전류 측정은 표면막과 미세 접촉점의 안정성을 민감하게 보여줍니다. 정격 부하 시험은 발열, 아크, 접점층 손상, 산화물 생성까지 함께 보여줍니다. 따라서 표면막 관리에서는 두 시험을 대체 관계가 아니라 보완 관계로 봐야 합니다.
판정 기준은 초기값, 반복 후 평균값, 최대값, 표준편차, 저항 상승률, 온도 상승을 나누어 설정하는 것이 좋습니다. 평균값만 낮으면 통과시키는 방식은 순간적인 저항 스파이크와 간헐 불량을 놓칠 수 있습니다. 실제 회로 신뢰성은 평균보다 최악값과 분포 폭에 더 민감하게 반응하는 경우가 많습니다.
전기접점 표면막 관리 프로토콜
전기접점 표면막 관리는 재질 선정에서 시작하지만 재질 선정으로 끝나지 않습니다. 먼저 회로가 저전류 신호용인지, 전력 개폐용인지, 고전류 체결용인지 구분해야 합니다. 그다음 접점재, 도금층, 베이스 금속, 접촉하중, 와이핑, 조립 공차, 보관 조건을 같은 문서 안에서 정의해야 합니다.

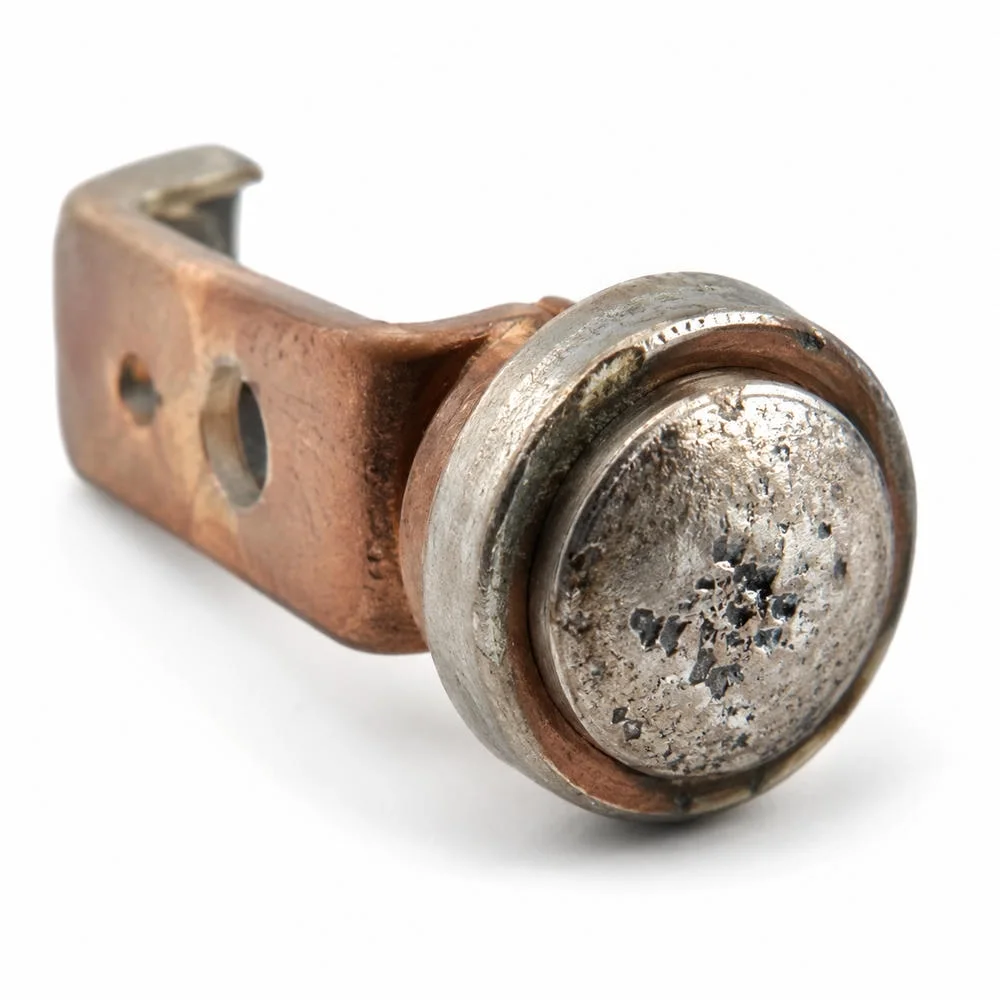

검사 단계에서는 초기 접촉저항, 표면 외관, 접촉 자국 위치, 접점층 두께, 도금층 손상, 세정 전후 저항 차이를 확인합니다. 수명시험 단계에서는 반복 후 최대 저항값과 저항 분포 폭을 기록하고, 종료 후 표면막, 마모 분진, 피팅, 산화물, 베이스 노출 여부를 확인합니다.
가장 중요한 기준은 재현성입니다. 같은 접점재와 같은 치수라도 측정 전류, 프로브 압력, 세척 방법, 보관 시간이 달라지면 접촉저항 데이터는 달라질 수 있습니다. 접점 품질 기준은 숫자 하나가 아니라 시험 조건과 판정 항목을 함께 고정한 절차여야 합니다.
전기접점의 표면막과 접촉저항을 함께 관리하면 단순한 소재 비교에서 벗어나 실제 사용 조건에 가까운 품질 판단이 가능합니다. 표면막은 얇지만 전류 경로를 바꾸고, 접촉하중은 작지만 실제 접촉점의 수를 결정합니다. 접점 신뢰성은 이 작은 변수들이 반복 개폐 후에도 안정적으로 유지되는지에서 결정됩니다.
English Technical Summary
Surface films are a primary reliability variable
Surface films on electrical contacts are extremely thin, but they can dominate the behavior of a contact interface. The apparent contact area may look large, yet the real current path is formed only through small asperity spots. If oxide, sulfide, organic contamination, or wear debris covers those spots, the effective metallic contact area is reduced and the contact resistance becomes unstable.
This is why contact resistance should not be treated only as a bulk material property. Silver, copper, palladium, nickel, and gold-plated systems all have different conductivity and surface behavior, but the final resistance depends on the real contact area, the film layer, the contact force, the wiping motion, and the measurement method. A high-conductivity contact material can still show poor stability if the surface film is not broken or displaced during closure.
Low-level circuits are especially sensitive because the available voltage and current may be too small to break films electrically. In these circuits, a contact can pass visual inspection and still show intermittent resistance spikes. The design target is therefore not only low initial resistance. It is a narrow resistance distribution after storage, assembly, vibration, and repeated operation.
Silver sulfide, copper oxide, and organic films behave differently
Silver is widely used because of its excellent electrical conductivity and practical contact performance. However, silver can form a sulfide tarnish film in sulfur-containing atmospheres. The film may be thin, but under low force and low-level current it can increase the scatter of electrical contact resistance. Storage condition, packaging, humidity, contact force, and wiping motion must therefore be treated as part of the contact specification.
Copper-based carriers introduce a different risk. Copper has high conductivity, but copper oxide is much less favorable at the contact interface. If the silver layer is worn through, if the base metal is exposed, or if a heat-affected zone changes the interface, local resistance and local heating can increase. In bimetal contacts, the contact layer, carrier metal, and bond interface must be evaluated together.
Organic contamination is often harder to see than oxide or sulfide films. Oils, cleaning residues, packaging materials, plastic outgassing, and handling contamination can create thin layers that disturb low-level resistance measurement. Wear debris has another behavior: it can act as a third-body layer generated by repeated wiping, fretting, vibration, or excessive normal force. Each film type requires a different control method.
Contact force and wiping must be balanced
Contact force helps break surface films and increases the number of effective asperity contacts. However, simply increasing force is not a complete solution. Excessive force can deform the contact layer, fatigue the spring member, increase wear debris, and shift the contact mark away from the intended zone. A good force specification defines a stable window, not just a high target.
Wiping motion is also double-edged. A small amount of relative motion can remove film and refresh the metal interface. Too much wiping can wear the plating layer, expose the base metal, and generate debris. For low-level contacts, wiping can improve initial resistance stability. For repeated switching contacts, the same motion must be checked against plating wear and long-term drift.
Surface roughness belongs in the same discussion. A surface that is too smooth may not form stable real contact points under practical force. A surface that is too rough can concentrate pressure and accelerate wear. The correct surface condition is the one that keeps resistance distribution stable after cycling, not necessarily the one with the lowest first measurement.
Measurement structure determines whether the data is useful
Contact resistance data is only useful when the measurement method is controlled. Four-terminal measurement is preferred because the current path and voltage sensing path are separated. This reduces the influence of lead resistance and probe resistance. For very low resistance values, the test current, probe force, probe position, cleaning condition, ambient temperature, and number of repeated measurements must be specified.
Low-level resistance measurement and rated-load endurance testing should be used for different purposes. Low-level measurement is sensitive to surface film and microscopic contact instability. Rated-load testing reveals heating, arcing, erosion, film growth, and long-term mechanical change. When surface film is the main concern, both tests should be read together rather than treated as substitutes.
A mature quality standard includes initial resistance, resistance after defined cycles, maximum resistance, resistance drift, distribution width, temperature rise, contact mark position, and visual surface condition. If only the average resistance is checked, intermittent failures can be missed. In many electrical contact applications, the worst reading and the width of the distribution are more meaningful than the average value alone.
Practical specification logic
A practical specification for contact surface films starts by classifying the application. Low-level signal contacts, power switching contacts, and high-current bolted or riveted contacts should not share the same acceptance logic. Each application needs its own film risk, force range, surface finish, storage control, and measurement method.
The next step is to connect the material stack to the test plan. Silver or silver alloy contact layers, copper carriers, plated surfaces, riveted joints, brazed interfaces, and spring members all influence the final contact behavior. The inspection plan should connect surface condition with electrical data so that resistance drift can be traced back to film formation, wear debris, exposed base metal, or contact mark movement.
The best contact standard is not a single resistance number. It is a repeatable method that fixes the circuit condition, load level, measurement current, contact force, contact movement, environmental exposure, and end-of-life criteria. When those conditions are documented, surface film management becomes a measurable reliability process rather than a vague cleanliness requirement.
추가 정보
검색엔진용 요약
전기접점 표면막은 산화막, 황화막, 유기 오염, 마모 분진처럼 실제 접촉점을 막는 얇은 층입니다. 표면막이 두꺼워지거나 접촉하중이 부족하면 접촉저항이 상승하고, 저전류 회로에서는 간헐 불량으로 이어질 수 있습니다.
핵심 포인트
- 접촉저항은 벌크 금속 저항보다 실제 접촉점과 표면막 상태의 영향을 크게 받습니다.
- 은접점은 전도성이 높지만 황화막이 생기면 저전류 조건에서 저항 편차가 커질 수 있습니다.
- 구리 베이스는 산화막과 계면 오염이 접촉저항과 온도 상승에 영향을 줄 수 있습니다.
- 접촉하중, 와이핑, 표면 거칠기, 도금층 두께는 표면막을 깨는 능력과 직접 연결됩니다.
- 저전류 측정과 정격 부하 개폐시험은 서로 다른 고장 모드를 보여줍니다.
- 4단자 측정, 프로브 위치, 측정 전류, 전처리 조건을 고정해야 접촉저항 데이터를 비교할 수 있습니다.
FAQ
전기접점 표면막은 왜 접촉저항을 높입니까?
표면막은 실제 금속 접촉점 사이에 놓이는 얇은 절연성 또는 반도전성 층입니다. 접촉하중이 충분하지 않거나 표면막이 안정적으로 제거되지 않으면 전류가 통과할 수 있는 미세 접촉점이 줄어듭니다.
은접점도 표면막 문제가 생길 수 있습니까?
은은 전기전도성이 높지만 대기 중 황화 성분과 만나면 황화은 계열 표면막이 생길 수 있습니다. 저전류 신호 회로에서는 이 막을 깨는 에너지가 부족해 접촉저항 편차가 더 민감하게 나타날 수 있습니다.
접촉하중을 높이면 표면막 문제는 해결됩니까?
접촉하중은 표면막을 깨고 실제 접촉점을 늘리는 데 필요하지만 무조건 높이는 방식은 적합하지 않습니다. 스프링 피로, 접점층 변형, 접촉 위치 이동, 마모 증가를 함께 고려해야 합니다.
와이핑 동작은 왜 중요합니까?
와이핑은 접점이 닫히는 과정에서 접촉면이 미세하게 미끄러지며 표면막과 오염을 제거하는 동작입니다. 다만 반복 와이핑은 도금층 마모와 마모 분진을 만들 수 있어 하중과 이동량을 함께 관리해야 합니다.
접촉저항은 어떤 방식으로 측정해야 합니까?
낮은 저항 영역에서는 4단자 방식으로 전류 공급선과 전압 측정선을 분리하는 것이 기본입니다. 측정 전류, 프로브 압력, 측정 위치, 세척 여부, 온도 조건을 고정해야 재현성이 생깁니다.
저전류 접점과 고전류 접점의 표면막 기준은 다릅니까?
저전류 접점은 표면막을 뚫는 전기적 에너지가 작기 때문에 간헐 불량에 민감합니다. 고전류 접점은 표면막뿐 아니라 발열, 아크, 용착, 접점층 손실까지 함께 판단해야 합니다.
관련 주제 확장
표면막과 수축저항
전류는 접점의 전체 면적을 통과하지 않고 미세 접촉점으로 좁아져 흐릅니다. 이때 표면막이 미세 접촉점을 덮으면 수축저항과 막 저항이 함께 커집니다.
은접점과 황화막
은접점은 낮은 접촉저항이 장점이지만 황화 환경에서는 표면 상태가 달라질 수 있습니다. 보관, 포장, 조립 환경, 접점하중 기준을 함께 검토해야 합니다.
검사 기준
접촉저항 판정은 초기값 하나보다 반복 후 변화율과 최대값을 함께 봐야 합니다. 표면막 문제는 평균값보다 순간적인 저항 상승으로 먼저 드러나는 경우가 많습니다.
