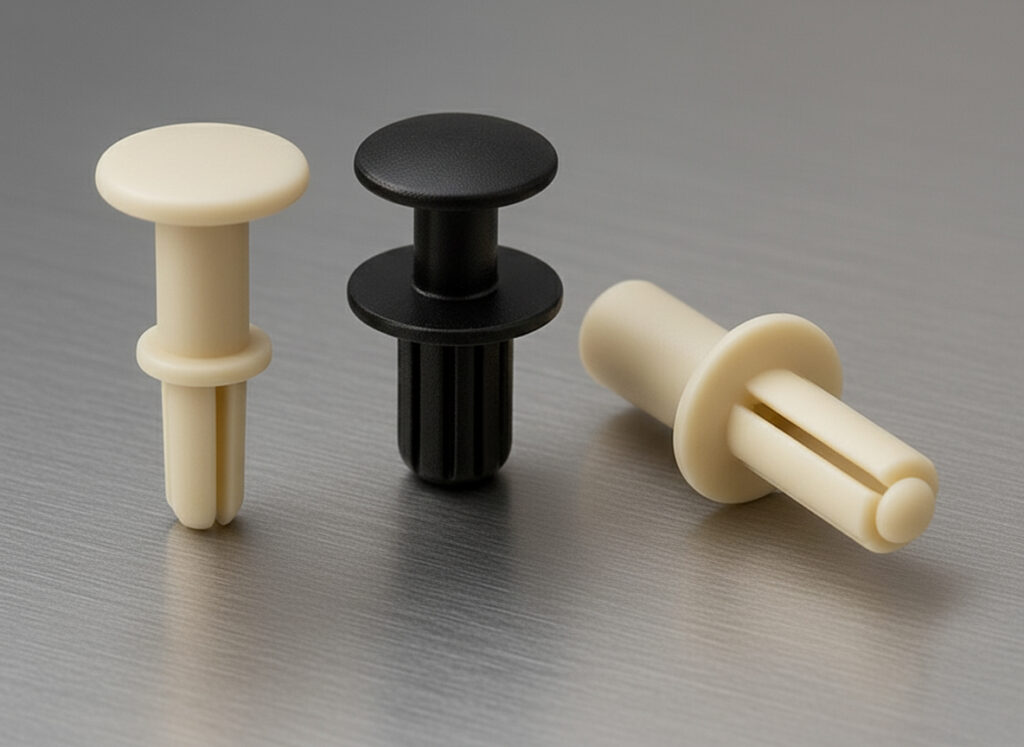

전기차 비철 리벳은 구조 부품이면서 절연 부품입니다
전기차 비철 리벳은 배터리팩, 전장 모듈, 케이블 고정, 커버 체결, 브라켓 조립에서 구조 하중과 전기적 요구를 동시에 받는 부품입니다. 내연기관 차량의 체결 부품은 주로 강도와 내식성, 진동 피로를 중심으로 평가되었지만, 전기차에서는 고전압 격리, 누설 전류, 갈바닉 부식, 전자기 간섭, 경량화까지 함께 검토해야 합니다.
비철 소재는 철계 소재보다 가볍고 부식 조건이나 자성 조건에서 유리할 수 있습니다. 알루미늄, 구리 합금, 황동, 스테인리스, 엔지니어링 플라스틱과 결합되는 구조에서는 재료 간 전위차와 열팽창 차이가 중요합니다. 특히 배터리팩 내부는 온도 변화, 습기, 전해질 오염 가능성, 진동이 겹치므로 체결부의 장기 안정성이 핵심입니다.
전기차 리벳 설계는 체결 강성, 절연 거리, 소재 전위차, 반복 진동, 공차 누적을 하나의 기준으로 묶어야 합니다. 리벳이 구조적으로 충분해도 절연 경로가 부족하거나 갈바닉 부식이 진행되면 장기 신뢰성이 낮아질 수 있습니다.
고전압 구조에서 절연 거리와 체결 형상
전기차 배터리팩과 전력 모듈에서는 creepage와 clearance 개념이 중요합니다. clearance는 공기 중 최단 거리이고, creepage는 절연 표면을 따라 흐를 수 있는 최단 거리입니다. 리벳과 와셔, 브라켓, 커버가 가까운 구조에서는 체결 부품 자체가 전기적 거리 조건을 줄일 수 있습니다.
비철 리벳이 구조를 고정하더라도 주변에 절연 부싱, 코팅, 와셔, 절연 패드가 함께 들어가야 할 수 있습니다. 이때 체결 압력으로 절연층이 눌리거나 손상되면 초기에는 문제가 없어도 시간이 지나며 절연저항이 낮아질 수 있습니다. 따라서 체결 하중과 절연 재료의 압축 creep, 온도 안정성, 습기 흡수율을 함께 봐야 합니다.
고전압 회로 주변의 체결부는 금속 강도만으로 평가할 수 없습니다. 절연거리, 표면 오염, 모서리 반경, 버, 코팅 박리, 체결 후 변형이 누설 경로와 방전 위험을 바꿉니다. 리벳 설계는 전기 설계와 기계 설계의 경계에 놓인 문제입니다.
전기차 비철 리벳의 절연 체결 구조
전기차 배터리팩과 전장 모듈에서는 체결 부품이 구조 하중만 받지 않습니다. 절연 거리, 갈바닉 부식, 진동 피로, 열팽창 차이, 경량화 조건이 같은 체결점 안에서 동시에 작동합니다.
갈바닉 부식과 소재 조합
전기차 구조물에는 알루미늄, 구리, 스테인리스, 도금강판, 복합재, 플라스틱이 함께 쓰입니다. 서로 다른 금속이 전해질 환경에서 접촉하면 갈바닉 부식이 발생할 수 있습니다. 리벳은 작은 부품이지만 두 소재를 직접 연결하므로 전위차와 표면처리 조건을 신중히 봐야 합니다.
알루미늄 구조물에 구리계 부품이 접촉하거나, 도금층이 손상된 체결부에 습기가 들어가면 국부 부식이 생길 수 있습니다. 부식은 외관 문제에 그치지 않고 체결력 저하, 접촉면 틈새 확대, 피로 균열 성장으로 이어질 수 있습니다. 절연 와셔나 코팅은 전기적 격리뿐 아니라 갈바닉 경로 차단에도 기여합니다.
소재 선택은 강도와 전도성만으로 끝나지 않습니다. 열팽창 계수, 전위차, 표면처리, 체결 후 잔류 응력, 사용 온도, 습기 노출, 유지보수 가능성을 함께 고려해야 합니다. 비철 리벳은 경량화와 부식 조건에서 장점이 있지만, 조립 구조 전체의 호환성을 확인해야 합니다.
전기차 비철 리벳 설계 변수 매트릭스
전기차 체결 부품은 구조 강도와 전기적 안정성을 동시에 만족해야 합니다. 아래 기준은 비철 리벳을 배터리팩과 전장 모듈에 적용할 때 확인해야 하는 핵심 항목입니다.
| 관리 항목 | 설계 영향 | 취약 조건 | 검사 기준 |
|---|---|---|---|
| 절연 거리 | 고전압 부품 간 누설과 방전 위험을 좌우합니다. | 버, 오염, 코팅 손상, 체결부 돌출 | creepage, clearance, 절연저항 |
| 체결 강성 | 브라켓과 커버의 위치 안정성을 유지합니다. | 압착 부족, 홀 공차, 재료 creep, 열팽창 차이 | 인장·전단 시험, 체결 높이 |
| 갈바닉 부식 | 다종 금속 접촉부의 장기 내식성을 결정합니다. | 알루미늄-구리 접촉, 염분, 습기, 도금 손상 | 염수, 전위차, 절연 와셔 상태 |
| 진동 피로 | 차량 주행 중 반복 응력과 풀림을 만듭니다. | 간극, 낮은 체결력, 응력집중, 모서리 손상 | 진동 후 균열, 풀림, 저항 변화 |
| 경량화 | 모듈 중량을 줄이지만 강성과 압착력 균형이 필요합니다. | 과도한 박육, 낮은 bearing 면적, 변형 | 중량, 강도, 변형량 |
| 공차 누적 | 다점 체결에서 특정 리벳에 하중이 몰릴 수 있습니다. | 홀 위치도 편차, 조립 순서, 브라켓 뒤틀림 | 위치도, 조립 기준면, 체결 순서 |
리벳 체결부는 배터리팩 전체 신뢰성에 연결됩니다
배터리팩에서 리벳은 단순 체결 부품처럼 보이지만, 실제로는 모듈 위치, 커버 실링, 냉각판 고정, 케이블 경로, 절연 부품 고정을 함께 지원합니다. 작은 체결 불량은 진동 중 소음이나 풀림으로 끝나지 않고, 냉각 성능 저하나 절연 경로 손상으로 이어질 수 있습니다.
리벳 체결부를 설계할 때는 조립성도 중요합니다. 자동화 조립에서는 리벳 공급 방향, 홀 정렬, 압착 높이, 파편 발생, 버 관리, 검사 가능성이 품질을 좌우합니다. 전장 부품 근처에서는 금속 파편과 도전성 오염물도 관리해야 합니다.
결국 전기차 비철 리벳의 핵심은 기계적 체결과 전기적 격리를 동시에 만족시키는 것입니다. 소재, 표면처리, 절연 부품, 홀 공차, 체결 하중, 환경 시험을 하나의 설계 기준으로 묶어야 배터리팩과 전장 모듈의 장기 신뢰성을 높일 수 있습니다.
English Technical Note
Non-Ferrous Rivets in Electric Vehicles
Non-ferrous rivets used in electric vehicles must be evaluated as both structural fastening components and electrical-interface components. Battery packs and power electronics modules require clamp stability, vibration durability, corrosion resistance, insulation coordination, and lightweight construction within the same assembly.
High-voltage systems introduce creepage and clearance requirements. A rivet, washer, bracket, coating layer, or bushing can reduce or protect the available insulation path depending on geometry and assembly pressure.
Material Compatibility and Durability
Galvanic corrosion is a major design concern when aluminium, copper, stainless steel, coated steel, and conductive components meet in a humid or contaminated environment. Insulating washers, coatings, surface treatments, and controlled edge geometry can reduce electrical and corrosion risks.
A robust EV rivet design should connect shear strength, pull-out resistance, hole tolerance, clamp height, dielectric behavior, salt exposure, vibration fatigue, and thermal cycling. The final decision is not only a material choice, but an assembly-level reliability decision.
추가 정보
전기차 비철 리벳 요약
전기차 비철 리벳은 배터리팩과 전장 모듈에서 체결 강성, 절연 거리, 갈바닉 부식, 진동 피로, 경량화 조건을 동시에 만족해야 하는 구조 연결 부품입니다.
핵심 포인트
- 비철 리벳은 구조 하중과 전기적 격리 요구를 함께 받습니다.
- 고전압 영역에서는 creepage와 clearance를 확인해야 합니다.
- 갈바닉 부식은 다종 금속 접촉부의 장기 리스크입니다.
- 진동 피로와 열팽창 차이는 체결력 유지에 영향을 줍니다.
- 공차 누적과 자동화 조립성은 양산 품질을 좌우합니다.
FAQ
전기차에서 비철 리벳을 쓰는 이유는 무엇입니까?
경량화, 내식성, 자성 조건, 소재 호환성 때문에 검토됩니다. 고전압 구조에서는 절연 부품과 함께 적용되는 경우가 많습니다.
비철 리벳이 비전도성이라는 뜻입니까?
비철금속 자체가 항상 비전도성인 것은 아닙니다. 전기적 격리가 필요할 때는 절연 부싱, 와셔, 코팅, 플라스틱 계열 체결 부품을 함께 검토해야 합니다.
갈바닉 부식은 왜 문제가 됩니까?
서로 다른 금속이 습기나 전해질 환경에서 접촉하면 특정 금속이 빠르게 부식될 수 있습니다. 체결력 저하와 피로 균열로 이어질 수 있습니다.
전기차 리벳 품질은 어떻게 검증합니까?
전단·인장 강도, 체결 높이, 홀 공차, 절연저항, 염수, 진동, 열사이클 후 상태를 함께 확인해야 합니다.
