NCT 가공 터렛 펀칭 판금 가공

CNC NCT 가공

정밀 판금 가공 NCT 터렛 펀칭 판금 가공

통신 네트워크 장비와 서버 랙, 섀시 제조 분야에서 NCT(Numerical Control Turret) 펀칭 기술은 제품의 기구적 정밀도와 구조적 강성을 결정짓는 핵심 공정입니다. 통신 장비, 네트워크 랙, 서버 섀시와 같은 전자 하우징 제품은 구조 강성, EMI 차폐, 열 방출, 조립 정밀도를 동시에 만족해야 하는 대표적인 판금 구조물입니다. 이러한 제품군의 제조에서 NCT 터렛 펀칭 공정은 고속·고정밀·고반복성이라는 특성으로 핵심적인 기반 공정으로 자리잡고 있습니다. CNC 제어 터렛 펀치는 다수의 펀치·다이 공구를 회전 터렛에 탑재하고, 서보 제어된 위치 이동과 램 스트로크를 통해 홀, 슬롯, 루버, 성형 구조를 반복적으로 생성하는 공정입니다. 이 방식은 반복적 패턴이 많은 하우징·섀시류 생산에서 높은 생산성과 일관성을 확보하는 데 적합합니다.

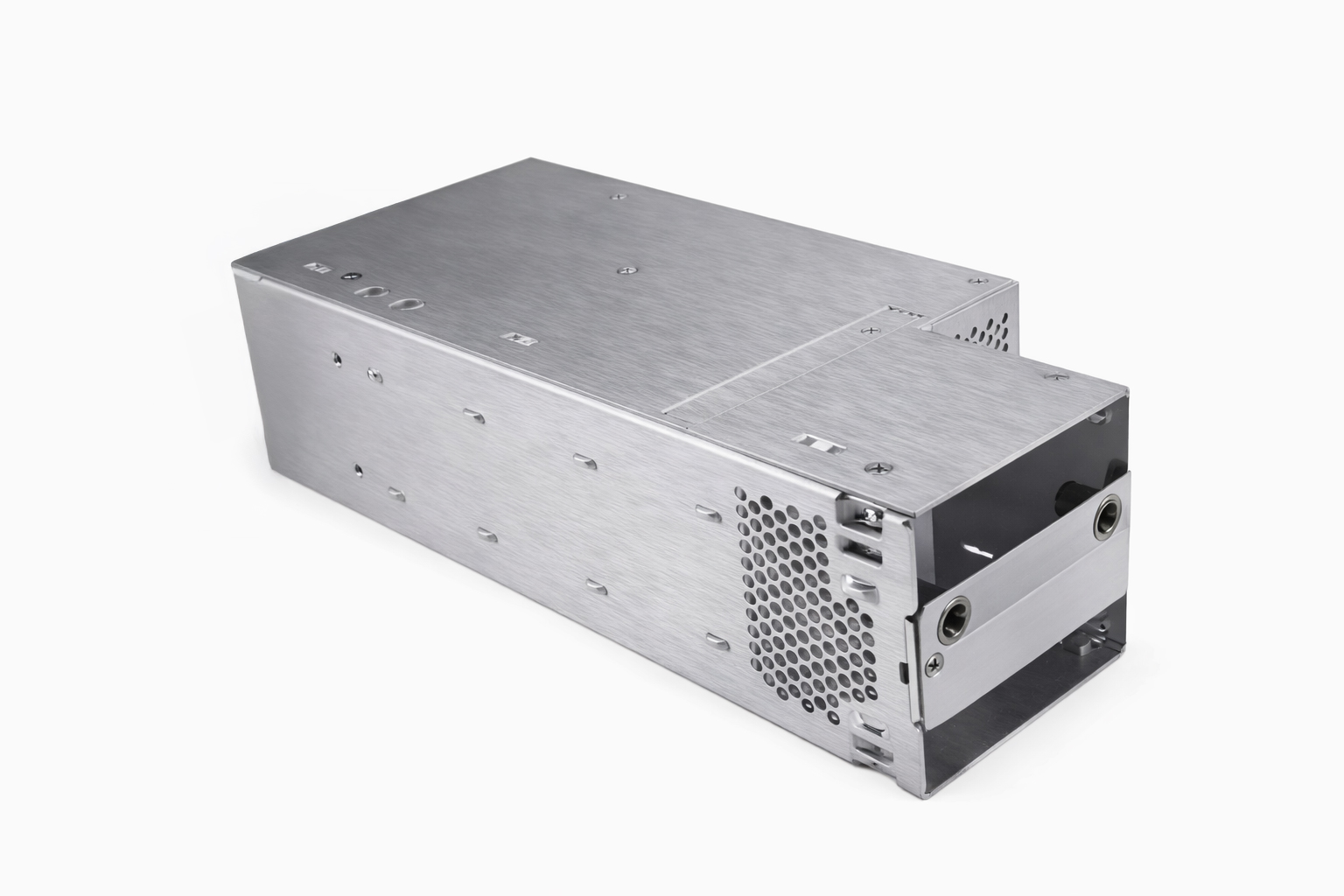

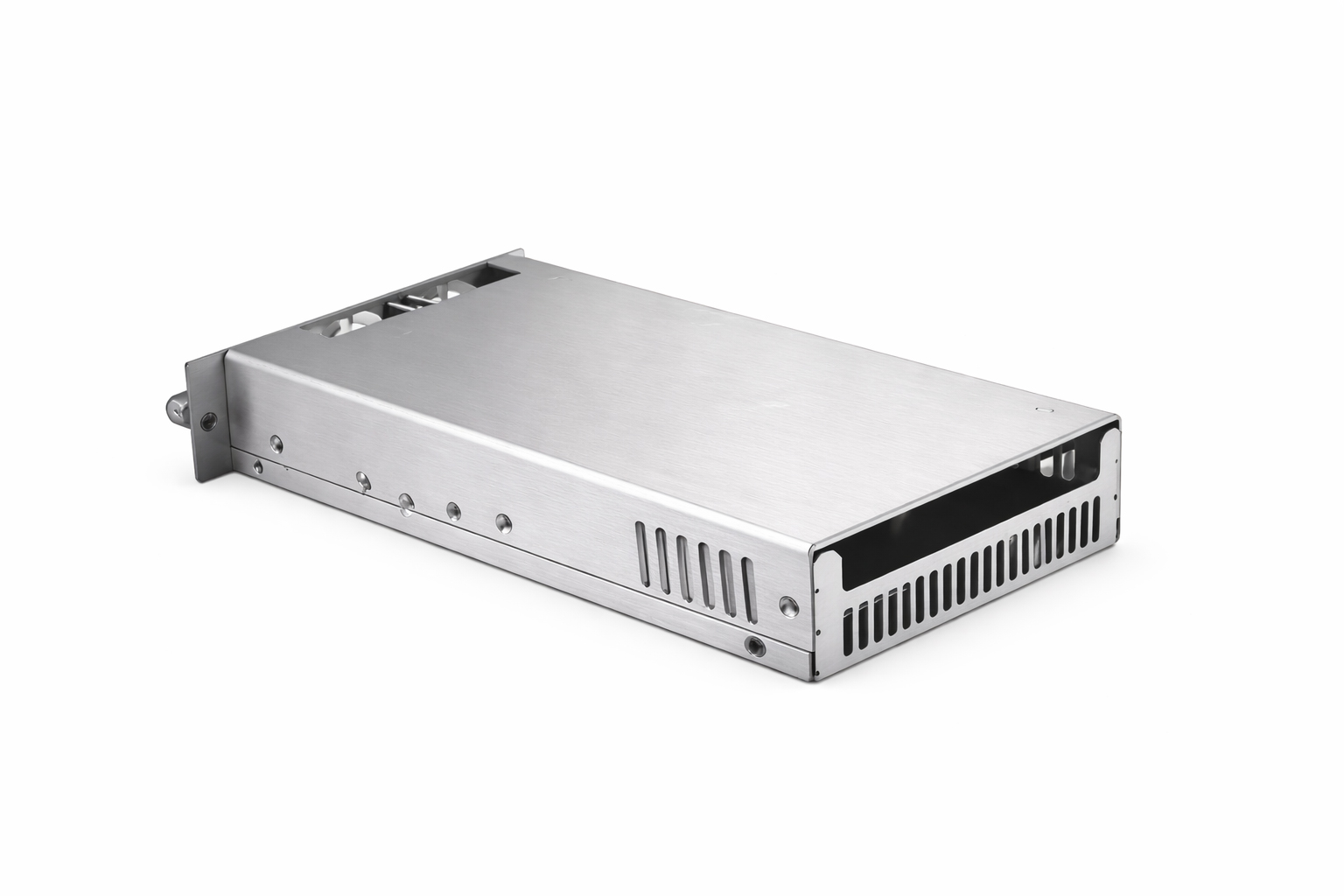

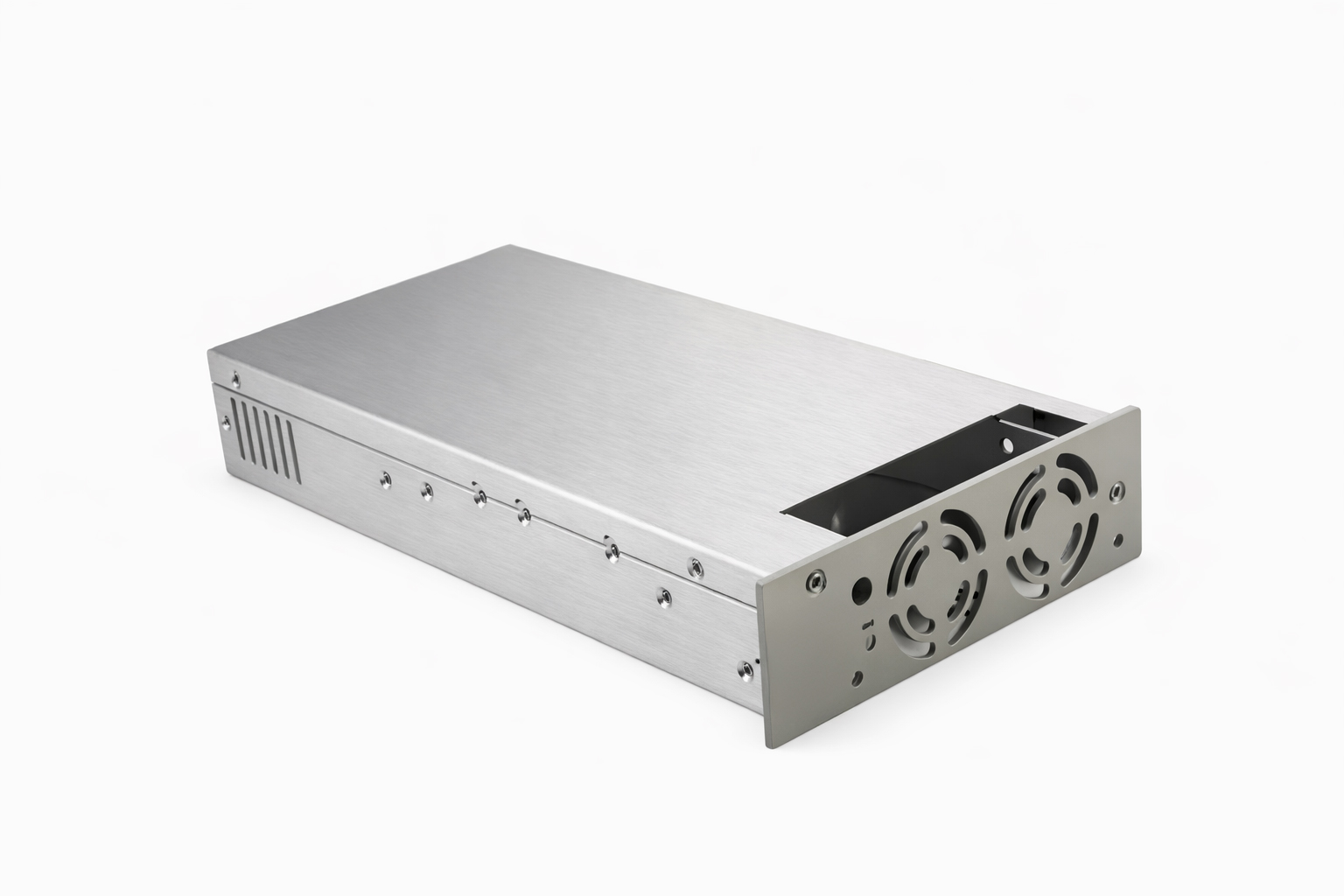

전자 장비 섀시의 경우 통풍 구조, 체결 홀, 케이블 라우팅 슬롯, 접지 포인트 등 기능성 피처가 밀집되어 있으며, 터렛 펀칭은 이러한 반복 형상을 단일 공정 내에서 빠르게 구현할 수 있습니다. 또한 전자 장비 내부 구조물의 홀 위치 정밀도는 차폐 성능과 조립 정렬성에 직접적인 영향을 주기 때문에 펀칭 위치 정확도와 공정 안정성이 제품 성능과 직결됩니다.

NCT 터렛 펀칭 공정

터렛 펀칭은 펀치가 다이 캐비티로 금속을 전단하면서 슬러그를 제거하는 전단 가공이며, 펀치와 다이 간 간극 설정이 품질과 공구 수명에 결정적입니다. 일반적으로 간극은 판 두께의 약 5~10% 범위에서 설정되며, 이 값이 적절할수록 버 발생이 최소화되고 전단면 품질이 향상됩니다.

클램핑된 판재의 CNC 좌표 위치 이동
선택된 공구의 램 스트로크에 의한 전단
슬러그 배출 및 램 리트랙션
다음 위치 이동 및 반복 타격

NCT 터렛 펀칭 판금 가공 공정

1. 원자재 선정 및 전처리

서버 섀시용 판재는 냉간압연강판, 아연도금강판, 알루미늄 합금 등이 사용되며, 두께는 일반적으로 0.8~2.0 mm 범위가 주류입니다. 소재의 전단 강도와 연성이 펀칭 하중 및 공구 수명에 직접 영향을 미치므로 소재 특성 분석이 선행됩니다.

2. CAM 프로그래밍 및 공정 계획

CAD 데이터 기반 CAM 프로그래밍에서 공구 선택, 타격 순서, 시트 리포지셔닝 전략이 결정됩니다. 타격 순서는 판재 응력 분포와 변형을 제어하는 핵심 요소로, 고밀도 영역에서 응력 집중을 방지하기 위해 분산 타격 전략이 적용됩니다.

3. 펀칭 및 니블링 가공

대형 개구부나 곡선 형상은 니블링 방식으로 구현됩니다. 이는 소형 펀치를 다중 중첩 타격하여 형상을 형성하는 방식이며, CNC 제어를 통해 가장자리 품질과 변형을 최소화합니다.

4. 성형 공정 통합

루버, 엠보싱, 익스트루전, 스터드 포밍 등 성형 공정이 펀칭과 동일 장비에서 수행되며, 이는 공정 통합과 생산성 향상을 동시에 달성합니다.

5. 후공정 및 조립 준비

펀칭 후 디버링, 탭 가공, 벤딩, 용접 공정이 진행되며, 터렛 펀칭에서 형성된 위치 정밀도는 후공정 조립 정밀도를 좌우합니다.

고정밀 판금 제품에서 품질은 단순한 치수 정확도뿐 아니라 평탄도, 버, 표면 손상, 공구 마모 상태에 의해 결정됩니다. 특히 타격 기반 공정 특성상 반복 타격 응력 누적이 평탄도에 영향을 미치므로, 타격 순서와 공구 간 간격 설계가 중요합니다.

NCT 판금 가공의 생산성 및 경제성

터렛 펀칭은 표준 공구를 활용한 다품종 생산이 가능하며, 전용 금형 제작이 필요 없는 경우가 많아 초기 투자 비용을 절감할 수 있습니다. 또한 프로그램 변경만으로 제품 전환이 가능하여 서버 장비와 같은 다품종·중량 생산 환경에서 높은 공정 유연성을 확보합니다.

특히 반복 홀 패턴이 많은 서버 섀시, 통신 랙 패널, 전원 장치 케이스 등의 경우 터렛 펀칭은 레이저 절단 대비 공정 시간이 짧고 홀당 비용이 낮아 생산 효율 측면에서 유리합니다.

고밀도 통풍 패턴을 통한 열관리 구조
EMI 차폐 성능 향상을 위한 다층 접지 구조
경량화와 강성 확보를 위한 복합 성형 리브
모듈형 구조를 위한 탭·힌지 일체 성형

공정 변수	기술적 의미	품질 영향
펀치·다이 간극	전단면 형성과 버 발생 제어	간극 과소 시 공구 마모 증가, 과대 시 버 증가
타격 순서	응력 분포 제어	평탄도 및 치수 안정성 영향
공구 마모 상태	홀 형상 및 전단면 품질 결정	마모 시 버·테이퍼 발생
니블링 피치	곡선 형상 품질	피치 과대 시 가장자리 거칠기 증가
클램핑 안정성	시트 이동 및 위치 정확도	위치 오차 및 반복 정밀도 영향
소재 연성·전단강도	펀칭 하중 결정	균열, 버, 공구 수명 영향

전자 장비 랙 섀시 판금 제조에서 CNC 터렛 펀칭의 공정 경쟁력

NCT 터렛 펀칭 공정은 통신 장비 랙, 서버 섀시, 네트워크 하우징과 같은 고기능 판금 구조물 제조에서 생산성과 정밀도를 동시에 확보할 수 있는 핵심 가공 기술로 자리잡고 있습니다. 특히 반복 홀 패턴, 통풍 구조, 체결 포인트, 기능성 성형 요소가 복합적으로 요구되는 전자 장비 판금에서 터렛 펀칭은 공정 단순화와 품질 균일성을 동시에 달성하는 제조 방식입니다.

공구 간극 설정, 타격 순서 설계, 소재 특성 이해, 클램핑 안정성 확보와 같은 공정 변수는 단순한 가공 조건을 넘어 제품의 평탄도, EMI 차폐 성능, 조립 정렬성, 열 방출 효율까지 영향을 미칩니다. 따라서 NCT 공정은 장비 운용 기술뿐 아니라 판금 구조 설계와 공정 계획이 결합된 통합 제조 기술로 접근하는 것이 중요합니다.

서버 및 통신 장비 산업에서는 고밀도 구조와 모듈화 설계가 지속적으로 강화되고 있으며, 이에 따라 판금 하우징에는 경량화, 강성 확보, 열관리, 전자파 차폐 기능이 동시에 요구됩니다. 터렛 펀칭은 루버, 엠보싱, 익스트루전, 니블링 등 다양한 성형 기능을 동일 공정 내에서 구현할 수 있어 이러한 복합 요구사항에 대응하는 데 적합한 제조 플랫폼입니다.

또한 공정 자동화와 CAM 기반 가공 전략 고도화는 터렛 펀칭의 반복 정밀도와 생산 효율을 더욱 향상시키고 있으며, 다품종 중량 생산 환경에서도 공정 전환 비용을 최소화할 수 있는 유연성을 제공합니다. 이는 데이터센터 인프라, 통신 장비, 전원 장치, 산업용 컨트롤러 등 다양한 전자 하우징 분야에서 터렛 펀칭 공정의 적용 범위를 확대시키는 요인으로 작용합니다.

NCT 터렛 펀칭 판금 가공은 단순한 홀 가공 장비의 개념을 넘어, 판금 구조물의 기능 구현과 생산 효율을 동시에 담당하는 핵심 공정으로 자리 잡고 있으며, 다양한 금형 조합을 통해 절단, 성형, 탭 가공 등 복합 작업을 하나의 장비에서 수행할 수 있다는 점에서 공정 집약도와 품질 안정성을 동시에 확보할 수 있는 CNC NCT 판금 가공 기술입니다.

CNC NCT Processing Turret Punch Sheet Metal Fabrication

In the manufacturing of communication network equipment, server racks, and chassis systems, NCT (Numerical Control Turret) punching technology plays a critical role in determining mechanical precision and structural rigidity. Electronic enclosure products such as telecom devices, network racks, and server chassis must simultaneously satisfy structural stiffness, EMI shielding, heat dissipation, and assembly accuracy, making them representative sheet metal structures.

CNC-controlled turret punching machines mount multiple punch and die tools on a rotating turret and generate holes, slots, louvers, and formed features through servo-controlled positioning and ram strokes. This method is particularly effective for housing and chassis production characterized by repetitive patterns, ensuring high productivity and consistent quality.

Electronic equipment chassis typically contain dense functional features including ventilation structures, fastening holes, cable routing slots, and grounding points. Turret punching enables rapid implementation of these repeated geometries within a single process. Furthermore, hole position accuracy directly affects shielding performance and assembly alignment, meaning punching precision and process stability are closely tied to overall product performance.

NCT Turret Punching Process

Turret punching is a shearing process in which the punch cuts the material into the die cavity while removing the slug. The clearance between punch and die is a decisive factor for quality and tool life. Generally, clearance is set within approximately 5–10% of sheet thickness, where optimal clearance minimizes burr formation and improves sheared edge quality.

CNC positioning of the clamped sheet
Shearing by ram stroke with selected tool
Slug discharge and ram retraction
Indexing to the next position and repeated punching

NCT Turret Punch Sheet Metal Fabrication Workflow

1. Raw Material Selection and Pre-processing

Sheet materials for server chassis commonly include cold-rolled steel, galvanized steel, and aluminum alloys, typically within a thickness range of 0.8–2.0 mm. Material shear strength and ductility directly influence punching load and tool life, making material property analysis essential before processing.

2. CAM Programming and Process Planning

CAM programming based on CAD data determines tool selection, punching sequence, and sheet repositioning strategy. Punch sequencing is a key factor in controlling stress distribution and deformation. Distributed punching strategies are applied in high-density areas to prevent stress concentration.

3. Punching and Nibbling Operations

Large openings or curved geometries are produced using nibbling. This method forms shapes through overlapping hits with a small punch, with CNC control minimizing edge roughness and deformation.

4. Integrated Forming Operations

Forming features such as louvers, embossing, extrusion, and stud forming can be executed on the same turret punching machine, achieving both process integration and productivity improvement.

5. Post-processing and Assembly Preparation

After punching, deburring, tapping, bending, and welding processes follow. The positional accuracy achieved during turret punching directly affects assembly precision in subsequent operations.

In high-precision sheet metal products, quality is influenced not only by dimensional accuracy but also by flatness, burr condition, surface integrity, and tool wear. Due to the impact-based nature of punching, accumulated stress from repeated hits can affect flatness, making punching sequence design and tool spacing critical considerations.

Productivity and Cost Efficiency of NCT Sheet Metal Processing

Turret punching supports multi-product production using standard tooling, often eliminating the need for dedicated dies and reducing initial investment costs. Product changeovers can be achieved through program modification alone, providing high process flexibility in high-mix, medium-to-high volume manufacturing environments such as server equipment production.

For components with repetitive hole patterns—such as server chassis, communication rack panels, and power supply housings—turret punching offers shorter processing time and lower per-hole cost compared to laser cutting, delivering advantages in manufacturing efficiency.

High-density ventilation patterns for thermal management
Multi-layer grounding structures for improved EMI shielding
Composite forming ribs for lightweight yet rigid structures
Integrated tab and hinge forming for modular design

Process Variables and Their Impact

Process Variable	Technical Meaning	Quality Impact
Punch-die clearance	Controls sheared edge formation and burr generation	Too small increases tool wear, too large increases burrs
Punching sequence	Controls stress distribution	Influences flatness and dimensional stability
Tool wear condition	Determines hole geometry and edge quality	Wear leads to burrs and tapered edges
Nibbling pitch	Affects curved edge quality	Excessive pitch increases edge roughness
Clamping stability	Ensures sheet positioning accuracy	Instability causes positional error and repeatability issues
Material ductility and shear strength	Determines punching load	Influences cracking, burr formation, and tool life

Process Competitiveness in Electronic Rack and Chassis Manufacturing

NCT turret punching has established itself as a core fabrication technology capable of achieving both productivity and precision in the production of communication racks, server chassis, and network housings. In electronic equipment sheet metal requiring repetitive hole patterns, ventilation structures, fastening points, and functional forming elements, turret punching enables simultaneous process simplification and quality uniformity.

Process parameters such as clearance setting, punching sequence design, material characteristics, and clamping stability influence not only machining conditions but also flatness, EMI shielding performance, assembly alignment, and thermal efficiency. Therefore, NCT processing should be approached as an integrated manufacturing technology combining equipment operation, sheet metal design, and process planning.

As server and telecom equipment industries continue to emphasize high-density structures and modular design, sheet metal housings are increasingly required to provide lightweight construction, rigidity, thermal management, and electromagnetic shielding. Turret punching supports these complex requirements by enabling louvers, embossing, extrusion, and nibbling within a single process environment.

Advancements in automation and CAM-based machining strategies are further enhancing repeatability and productivity, while minimizing changeover costs even in high-mix production environments. This expands the application of turret punching across electronic housing sectors including data center infrastructure, telecom equipment, power devices, and industrial controllers.

Ultimately, NCT turret punch sheet metal fabrication extends beyond simple hole punching. It functions as a core manufacturing platform that integrates cutting, forming, and tapping operations within a single machine. Through diverse tooling combinations, CNC NCT processing achieves high process density, stable quality, and efficient production in precision sheet metal manufacturing.

추가 정보

검색엔진용 요약

통신 장비·서버 섀시·네트워크 랙과 같은 전자 하우징은 홀 위치 정밀도, 평탄도, EMI 차폐, 열관리 요구가 동시에 발생합니다. NCT 터렛 펀칭 판금 가공은 반복 패턴과 기능성 성형 요소를 빠르게 구현하며, 공구 간극·타격 순서·클램핑 안정성이 품질에 직접 연결됩니다. 설계-가공-후공정(디버링/탭/벤딩) 흐름을 함께 최적화할 때 공정 안정성이 높아집니다.

핵심 포인트 정리

펀치-다이 간극은 버(burr)와 전단면 품질, 공구 수명에 영향을 줍니다.
타격 순서(스트레스 분산)는 평탄도와 치수 안정성에 직접적인 변수입니다.
니블링(nibbling) 피치는 곡선/대형 개구부의 가장자리 거칠기와 변형을 좌우합니다.
클램핑 안정성은 반복 정밀도와 홀 위치 정확도에 영향을 줍니다.
소재의 연성·전단강도는 펀칭 하중, 균열 발생, 공구 마모 속도와 연관됩니다.
루버, 엠보싱, 익스트루전 등 성형을 동일 장비에서 통합할 수 있어 공정 집약도가 높습니다.
후공정(디버링·탭·벤딩·용접) 기준을 고려한 CAM 전략이 조립 정렬성과 품질 편차를 줄입니다.

FAQ

NCT 터렛 펀칭이 레이저 절단보다 유리한 경우는 언제인가요?

반복 홀 패턴이 많고 동일 형상이 대량으로 반복되는 판금 구조물에서 공정 시간이 짧아지는 경향이 있습니다. 루버나 엠보싱처럼 성형 요소를 함께 처리해야 하는 경우에도 공정 통합 측면에서 선택되는 일이 많습니다.

펀치-다이 간극은 왜 판 두께의 5~10% 범위로 설정하나요?

간극이 너무 작으면 전단 저항이 커져 공구 마모가 증가할 수 있고, 너무 크면 버가 증가하거나 전단면 품질이 저하될 수 있습니다. 소재 특성과 품질 기준에 따라 범위 내에서 최적값을 설정하는 방식이 일반적입니다.

니블링 가공에서 가장자리 품질을 높이려면 무엇을 봐야 하나요?

니블링 피치가 커질수록 단차와 거칠기가 증가할 수 있어 피치 설정이 중요합니다. 또한 타격 순서와 클램핑 조건이 변형 누적에 영향을 주므로 CAM 단계에서 함께 조정하는 것이 필요합니다.

서버 섀시에서 홀 위치 정밀도가 중요한 이유는 무엇인가요?

체결·조립 정렬성뿐 아니라 접지 포인트의 위치가 EMI 차폐 구조에 영향을 줄 수 있습니다. 반복 홀 패턴의 누적 오차는 조립 불량이나 차폐 성능 편차로 이어질 수 있어 공정 안정성이 중요합니다.

터렛 펀칭 후 버가 많이 생기는 주요 원인은 무엇인가요?

간극 과대, 공구 마모, 소재 특성 변화, 타격 조건 불안정 등이 주요 원인으로 거론됩니다. 디버링 부담이 커지면 후공정 비용과 표면 품질 리스크가 증가하므로 원인별로 공정 조건을 점검하는 흐름이 일반적입니다.

클램핑 불안정이 발생하면 어떤 문제가 생기나요?

시트 이동 오차가 증가해 홀 위치 편차가 누적될 수 있습니다. 특히 고밀도 타격 영역에서는 미세한 오차가 조립 정렬성과 체결 품질에 영향을 주기 때문에 클램프 조건과 리포지셔닝 전략을 함께 검토합니다.

NCT 공정에서 성형(루버/엠보싱/익스트루전)을 통합할 때 주의점은 무엇인가요?

성형 타격은 국부 변형을 유발하므로 타격 순서와 공구 간 간격 설계가 평탄도에 영향을 줍니다. 조립 기준면과 체결부 주변의 성형은 기능과 구조 강성을 함께 고려해 배치하는 것이 일반적입니다.

후공정(탭/벤딩/용접)까지 고려한 NCT 설계 포인트는 무엇인가요?

탭 가공부의 홀 직경과 버 관리, 벤딩 라인 주변의 홀 간격, 용접 열영향부의 변형 가능성을 함께 고려합니다. 초기 설계 단계에서 공정 순서와 기준면을 정리하면 조립 편차를 줄이는 데 도움이 됩니다.
