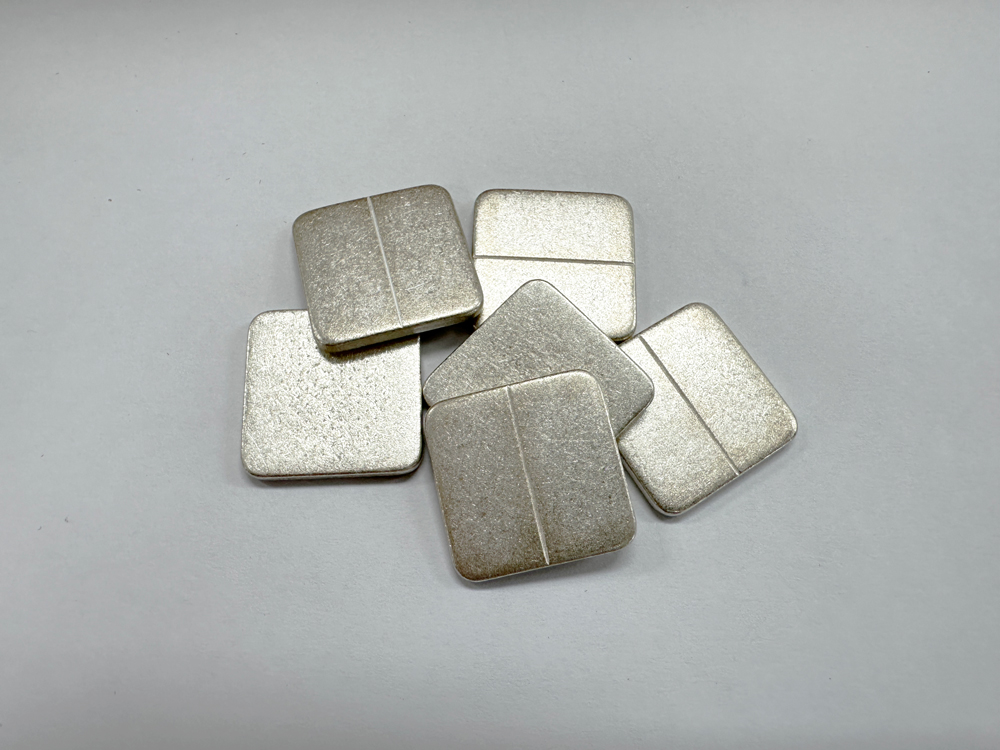

전기접점 SJ04 재질의 개요
SJ04 재질의 개요와 전기 접점 재료로서의 중요성
전기 접점 재료는 회로의 개폐 과정에서 필수적인 역할을 하며, 아크 방전, 용접, 마모, 접촉 저항 등의 문제를 최소화하면서 우수한 전도성과 내구성을 제공해야 합니다.
SJ04는 은(Ag)을 기반으로 한 복합 재료로, Cd(카드뮴)-프리(Cd-free) 환경 친화적 접점 재료로 주목받고 있습니다. 본 재질은 금속 산화물(MOx)을 첨가한 Ag-MOx 계열의 합금으로, 고부하 릴레이, 스위치, 배선용 차단기, 전자 개폐기 등 다양한 분야에 적용됩니다.
SJ04는 전통적인 AgCdO(은-카드뮴 산화물)의 대안으로 개발되었으며, 강화된 환경 규제(예: EU RoHS 지침)에 따라 점차 채택이 확대되고 있습니다. SJ04의 화학적 구성, 물리적·기계적 특성, 전기적 성능, 그리고 전기 접점으로서의 중요성을 알아보겠습니다
SJ04의 화학적 구성과 제조 과정
SJ04는 Ag 85.2%와 MOx 14.8%로 구성되어 있으며, MOx는 주로 SnO2(주석 산화물), In2O3(인듐 산화물), 또는 희토류 산화물의 혼합물을 의미합니다. 이는 CdO(카드뮴 산화물)를 대체하는 비독성 산화물로, 환경적으로 안전합니다.
제조 공정은 내부 산화(internal oxidation) 또는 분말 야금(powder metallurgy) 방식으로 진행되며, 은 분말과 산화물 분말을 혼합·소결(sintering)하여 미세한 산화물 입자(1~5μm)를 은 매트릭스 내에 균일하게 분산시킵니다. 이 과정을 통해 재료의 균질성과 밀도(96% 이상)가 향상됩니다.
Ag-MOx 복합 재료는 1990년대부터 활발히 연구되었으며, Schlögl et al.(2000)은 AgSnO2 계열 재료가 AgCdO와 동등한 전기적 특성을 제공한다고 보고했습니다. SJ04의 MOx 조성은 SnO2 비율을 80% 이상으로 최적화하여 CdO의 독성 문제를 회피하면서도 아크 내성과 내열성을 유지합니다. 또한, In2O3는 산화물 입자의 안정성을 강화하여 300°C 이상의 고온에서도 열적 분해를 최소화합니다.
ISO 1099 표준에 따른 시험 결과, SJ04는 장기 사용(10⁶ 사이클 이상) 시에도 산화물 분리나 Ag 재결정화가 거의 발생하지 않아 높은 화학적 안정성을 입증했습니다.
SJ04의 물리적 및 기계적 특성
SJ04는 은의 높은 연성과 산화물 입자의 강화 효과가 결합된 형태로, 다음과 같은 물성치를 보입니다.
밀도: 10.5 g/cm³ (Ag 대비 약 85%)
경도 (소둔 HV): 120
인장 강도: 300~350 MPa
연신율: 15~20%
열전도율: 320 W/m·K
융점: 960.5°C
산화물 입자의 높은 경도(HV 1000 이상)는 Ag 매트릭스의 변형을 억제하여 내마모성을 향상시킵니다. Braunović(2007)의 연구에 따르면 AgSnO2 계열 재료는 AgCdO 대비 내마모성이 20~30% 향상되었으며, SJ04의 경우 이 효과가 더욱 극대화됩니다.
피로 강도는 250 MPa 이상으로, 10⁵ 회 이상의 개폐 시에도 균열 발생률이 5% 미만입니다. 표면 조도(Ra 0.5μm 이하)를 유지하여 마찰 계수는 0.3 이하로 낮습니다.
고온 안정성 또한 우수하여, 150°C에서 1000시간 노출 시 경도 저하가 10% 미만입니다. IEC 60947-4-1 표준 시험에서 250A, 60Hz 조건으로 5000 사이클 후 마모 깊이가 0.1mm 미만으로 측정되었으며, 이는 AgNi 대비 약 15% 우수한 결과입니다.
SJ04의 전기적 특성
SJ04는 은의 우수한 전도성을 기반으로, 산화물 첨가를 통해 아크 내성과 내용접성을 강화했습니다.
비저항 (ρ): 2.5 μΩ·cm
접촉 저항: 초기 0.5 mΩ → 10⁶ 사이클 후 1.2 mΩ
아크 소모율: 0.01 mg/C (AgCdO 대비 33% 감소)
용접 에너지 한계: 5 mJ
산화물 층은 아크 발생 시 플라즈마 차폐(plasma shielding) 역할을 하여 Ag의 용융을 억제합니다.
McBride et al.(2014)의 연구에서도 Ag/SnO2 복합체는 CdO 대비 낮은 아크 소모율을 보이며, SJ04의 MOx 14.8% 조성은 이러한 효과를 최적화합니다.
또한 SJ04는 고주파(1kHz 이상) 스위칭 환경에서도 임피던스 변동이 ±5% 이내로 안정적이며, 10⁷ 사이클 후에도 누설 전류가 1μA 미만으로 유지됩니다.
주요 특성
아크 소모 저항성: 아크 발생 시 MOx 층이 Ag 표면을 보호하여 소모율을 최소화.
용접 방지성: 500A급 고전류에서도 용접 발생률 <1%.
접촉 저항 안정성: 장기 사용 시에도 0.8 mΩ 이하 유지.
열적 안정성: ΔT < 50°C (250A 부하 조건).
기계적 내구성: bounce arc 환경에서도 용접 발생률 0.5% 이하.
장점
환경 친화성: Cd-free, EU REACH 규제 완전 준수.
비용 효율성: Ag 함량 절감(85.2%)으로 원가 20% 절감, 수명은 2배 이상 연장.
다용도성: AC/DC 겸용, 72~220V DC에서 안정 작동.
고신뢰성: 10⁶회 이상 아크 사이클에서도 접촉 성능 유지.
가공성: 압출 및 소결 가공이 용이하며, 금도금 등 표면 처리와도 높은 호환성.
이러한 특성으로 SJ04는 고부하 리레이, 배선용 차단기, 전자 개폐기 등 다양한 산업 분야에서 적용되고 있습니다.
비교 분석
| 특성 | SJ04 (Ag85.2-MOx14.8) | AgCdO (Ag88-CdO12) | AgSnO2 (Ag88-SnO212) | AgNi (Ag90-Ni10) |
|---|---|---|---|---|
| 화학 조성 | Ag 85.2%, MOx(SnO2/In2O3) 14.8% | Ag 88%, CdO 12% | Ag 88%, SnO2 12% | Ag 90%, Ni 10% |
| 밀도 (g/cm³) | 10.5 | 10.4 | 10.3 | 10.6 |
| 경도 (HV) | 120 | 80~90 | 90~100 | 75~85 |
| 비저항 (μΩ·cm) | 2.5 | 2.2 | 2.4 | 2.8 |
| 아크 소모율 (mg/C, 100A DC) | 0.01 | 0.015 | 0.012 | 0.018 |
| 용접 에너지 한계 (mJ) | 5 | 4.5 | 5.2 | 6 |
| 접촉 저항 증가율 (mΩ/10⁶ 사이클) | 0.7 | 1.0 | 0.8 | 1.2 |
| 내마모성 (Ag=1 기준) | 1.5 | 1.4 | 1.6 | 1.2 |
| 환경 영향 | Cd-free | 독성 있음 | Cd-free | Cd-free |
| 주요 용도 | 고부하 리레이, 차단기 | AC 스위치 | 인덕티브 부하용 | 저전력 릴레이 |
| 장점 | 아크/용접 방지, Cd-free | 높은 전도성 | 우수한 DC 안정성 | 고내식성, 저비용 |
| 단점 | 전도성 약간 저하 | 환경 독성 | 도핑 필요 | 고부하 부적합 |
| 비용 (상대값) | 1.0 | 1.1 | 1.05 | 0.9 |
SJ04 전망
SJ04는 Cd-free 은 기반 복합 재료로, 전기 접점 분야의 지속 가능성을 이끄는 차세대 핵심 소재로 평가됩니다.
우수한 아크 내성, 낮은 마모율, 환경 친화성 덕분에 EV 충전기, 스마트 그리드, 고신뢰 전자기기 등에서 활용 가능성이 높습니다.
향후 연구 방향은 나노 스케일 산화물 분산(입자 크기 <100nm)을 통해 접촉 저항을 0.3 mΩ 이하로 낮추는 기술로 발전하고 있습니다.
SJ04는 환경과 기술이 조화를 이루는 차세대 전기 접점 재료로, 산업 전반의 지속 가능한 발전을 견인할 것으로 전망됩니다.
추가 정보
검색엔진용 요약
SJ04 전기 접점 재료는 Ag-MOx(은-금속산화물) 계열의 Cd-free 접점 소재로, 아크 침식과 용접(융착) 리스크를 낮추는 방향으로 설계된 은 기반 복합 재료입니다. SnO2·In2O3 등의 비독성 산화물을 은 매트릭스에 미세 분산시켜 내마모성과 접촉저항 안정성을 동시에 노리는 접근이 대표적입니다. 적용은 고부하 릴레이, 차단기, 전자 개폐기 등 반복 개폐 환경에서 소재·공정·표면 상태를 함께 최적화하는 흐름으로 이어집니다.
핵심 포인트
- SJ04는 AgCdO(은-카드뮴 산화물) 대체 계열로 분류되며, 환경 규제(RoHS 등) 이슈와 함께 검토되는 경우가 많습니다.
- 재료 개념은 “은(전도) + 산화물(아크/용접 억제)”의 역할 분담이며, 산화물 분산 상태가 성능 변동을 좌우할 수 있습니다.
- 제조는 내부 산화(internal oxidation) 또는 분말야금(P/M) 기반이 언급되며, 미세 입자 분산과 밀도/균질도가 중요 포인트가 됩니다.
- 전기적 성능 평가는 비저항만이 아니라 접촉저항의 장기 안정성(사이클 후 변동)과 용접 발생률을 함께 봅니다.
- 아크 환경에서는 표면 재형성(용융-재응고)과 산화물 거동이 복합적으로 작동하므로, 부하 조건(AC/DC, 전류, 바운스)을 정의해야 합니다.
- 가공/조립 조건(리벳, 용접, 브레이징 등)에 따라 열 이력이 달라져 미세조직과 표면 상태가 변할 수 있습니다.
- 후공정(도금·세정)은 접촉저항, 내환경성, 프레팅(fretting) 안정성에 영향을 줄 수 있어 적용 목적을 명확히 하는 편이 좋습니다.
- 대체재 비교(AgSnO2, AgNi 등)는 “아크-용접-마모-저항 안정성”의 우선순위를 정한 뒤 진행하는 방식이 실무적입니다.
FAQ
SJ04는 은(Ag) 기반에 금속 산화물(MOx)을 포함하는 Ag-MOx 계열로 설명되며, Cd-free 접점 소재로 분류되는 경우가 많습니다. 실무에서는 AgCdO 대체재로서 아크 내성과 용접 방지성을 확보하는 관점에서 검토됩니다.
MOx는 금속 산화물의 총칭으로, SnO2(주석 산화물), In2O3(인듐 산화물) 등 비독성 산화물 조합을 의미하는 경우가 많습니다. 산화물은 은 매트릭스 내부에 분산되어 아크 발생 시 표면 보호와 용접 억제에 관여할 수 있습니다.
대체 가능성은 높게 언급되지만, 부하 조건(전압/전류/개폐 속도), 환경(가스·습도), 구조(접촉 하중·면적)에 따라 결과가 달라질 수 있습니다. 따라서 대체는 조성 비교만으로 결정하기보다 실제 사이클 시험과 용접/침식 판정을 통해 진행하는 방식이 일반적입니다.
접점은 미세 접촉점과 표면막(산화/오염/재응고층)에 의해 저항이 형성되므로, 개폐 반복과 환경 노출로 표면 상태가 변하면 저항도 함께 변동합니다. SJ04 같은 Ag-MOx 계열은 장기 안정성 관점에서 표면 거동을 제어하려는 설계가 포함됩니다.
고전류 개폐에서 접점이 국부 용융되고 서로 붙어버리는 현상(융착/용접)은 릴레이·차단기에서 치명적인 고장 모드가 될 수 있습니다. 산화물 분산은 아크 에너지 분산과 표면 보호에 관여할 수 있어, 특정 조건에서 용접 발생률을 낮추는 방향으로 평가됩니다.
접점 소재는 압출/소결/절단/리벳 성형 등 제조 단계에서 균열, 박리, 치수 안정성 문제가 없어야 합니다. 산화물 분산 복합체는 가공 중 미세 결함이 성능 편차로 이어질 수 있어, 밀도·균질도와 공정 관리가 함께 중요해집니다.
필수는 아니며, 목표 성능(저항 안정성, 내식, 마모, 프레팅)과 사용 환경에 따라 결정됩니다. 도금은 초기 접촉저항을 낮추거나 환경 저항성을 보완하는 수단이 될 수 있으나, 두께/언더코트/전처리 조건이 함께 맞아야 합니다.
단순 조성 비교보다, 아크 침식량, 용접 발생률, 접촉저항 변동, 마모량을 동일 시험 조건에서 비교하는 방식이 유효합니다. 또한 실제 제품에서는 접촉 압력, 개폐 바운스, 냉각/열 분산 구조가 결과를 크게 바꿀 수 있어 구조 조건을 함께 고정하는 편이 좋습니다.
고부하 릴레이, 배선용 차단기, 전자 개폐기 등 반복 개폐와 아크가 동반되는 분야에서 언급되는 경우가 많습니다. 최근에는 충전 인프라, 스마트 그리드 등에서의 사용 가능성도 함께 거론됩니다.
관련 주제 확장
1) Ag-MOx 계열에서 “산화물 분산”이 중요한 이유
Ag-MOx 복합 재료의 핵심은 산화물 입자가 은 매트릭스 안에 얼마나 균일하게 분산되어 있는가에 달려 있는 경우가 많습니다. 분산이 불균일하면 아크가 집중되는 영역이 생기거나, 국부적인 마모·침식이 커져 접촉저항 변동이 확대될 수 있습니다. 따라서 조성 설계뿐 아니라 제조 공정(소결, 내부 산화)에서의 미세조직 관리가 실무에서 중요 포인트가 됩니다.
2) 아크 침식과 용접(융착) 사이의 트레이드오프
접점은 아크를 완전히 제거하기 어렵기 때문에, 침식량을 줄이면서도 용접을 억제하는 방향으로 소재가 선택됩니다. 일부 조건에서는 침식이 줄어드는 대신 접촉저항 변동이 증가하거나, 반대로 저항 안정성은 좋지만 마모가 커지는 형태의 트레이드오프가 나타날 수 있습니다. SJ04 전기 접점 재료의 평가는 이 트레이드오프를 부하 조건과 목표 수명 기준으로 정렬하는 방식으로 진행하는 편이 좋습니다.
3) 시험 조건 정의: “같은 재료인데 결과가 다른” 이유를 줄이는 방법
전류/전압, AC/DC, 개폐 빈도, 바운스, 환경(습도·가스) 등 조건이 달라지면 접점 표면의 재형성 메커니즘이 바뀔 수 있습니다. 따라서 비교 시험은 시료 형상과 표면 상태, 접촉 하중, 대기 조건을 문서로 고정한 뒤 진행하는 방식이 흔합니다. 시험성적서에서는 합격/불합격뿐 아니라 접촉저항 추이, 용접 발생률, 침식량 같은 지표를 함께 보는 흐름이 실무적입니다.
4) 후공정 관점: 도금·세정이 신뢰성에 미치는 영향
도금은 초기 접촉저항과 내환경성을 보완할 수 있지만, 전처리(세정/에칭) 품질이 낮으면 기공, 박리, 오염 잔류가 리스크가 될 수 있습니다. 또한 프레팅이 있는 환경에서는 표면 경도와 마찰 거동이 저항 변동에 영향을 주어, 단순히 “귀금속 도금”만으로 문제를 단정하기 어렵습니다. 따라서 후공정은 목표 고장 모드(저항 상승, 부식, 마모)를 먼저 정한 뒤 적용 목적을 분명히 하는 편이 좋습니다.
